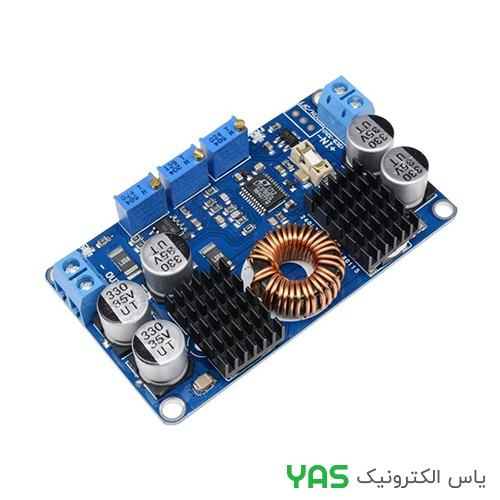

ماژول کاهنده و افزاینده ولتاژ 10A (مبدل DC-DC کاهنده-افزاینده)
ماژول کاهنده و افزاینده ولتاژ 10A یک مبدل DC-DC از نوع کاهنده-افزاینده (Buck-Boost Converter) است که می‌تواند ولتاژ ورودی را چه در حالت بزرگ‌تر از ولتاژ خروجی (کاهنده) و چه در حالت کوچک‌تر از ولتاژ خروجی (افزاینده) به طور خودکار تنظیم کند. این ماژول با حداکثر جریان خروجی 10 آمپر، برای پروژه‌هایی که نیاز به ولتاژ پایدار در شرایط تغییرات ولتاژ ورودی دارند، ایده‌آل است. کاربرد اصلی این ماژول در سیستم‌های خورشیدی، منابع تغذیه صنعتی، شارژ باتری و پروژه‌های خودرویی است.
مشخصات فنی
| نوع قطعه | مبدل DC-DC کاهنده-افزاینده (Buck-Boost Converter) |
| ولتاژ ورودی | 6 تا 40 ولت DC |
| ولتاژ خروجی | 1.2 تا 36 ولت DC (قابل تنظیم) |
| حداکثر جریان خروجی | 10 آمپر (با هیت‌سینک مناسب) |
| حداکثر توان خروجی | حدود 150 وات |
| راندمان | تا 94% |
| فرکانس سوئیچینگ | 150 کیلوهرتز |
| نوع تنظیم | دو پتانسیومتر (ولتاژ و جریان) |
| حالت کاری | کاهنده، افزاینده و کاهنده-افزاینده خودکار |
| دمای کاری | 40- تا 85+ درجه سانتی‌گراد |
| ابعاد | حدود 65 × 50 × 25 میلی‌متر |
| پین‌های خروجی | ورودی: IN+ و IN- / خروجی: OUT+ و OUT- |
ویژگی‌های کلیدی
- عملکرد کاهنده و افزاینده خودکار: ولتاژ خروجی را در هر شرایطی (ورودی بالاتر یا پایین‌تر از خروجی) ثابت نگه می‌دارد.
- جریان خروجی بالا: تا 10 آمپر با هیت‌سینک مناسب برای بارهای پرمصرف.
- ولتاژ خروجی قابل تنظیم: از 1.2 تا 36 ولت با پتانسیومتر.
- محدودیت جریان قابل تنظیم: امکان تنظیم حداکثر جریان خروجی برای محافظت از بار.
- راندمان بالا: تا 94% که باعث کاهش تلفات توان و گرمای تولیدی می‌شود.
- حفاظت‌های داخلی: شامل حفاظت در برابر اتصال کوتاه، اضافه‌جریان و اضافه‌دما.
- ولتاژ ورودی گسترده: 6 تا 40 ولت برای کاربردهای مختلف.
کاربردهای پیشنهادی
- سیستم‌های خورشیدی و شارژ کنترلر
- منابع تغذیه صنعتی و قابل تنظیم
- شارژ باتری با ولتاژ و جریان قابل تنظیم
- کاهنده/افزاینده ولتاژ در خودرو و موتور سیکلت
- پروژه‌های رباتیک و پهپادهای پرقدرت
- تغذیه LEDهای پرقدرت و نوارهای LED
- پروژه‌های آموزشی و آزمایشگاهی
