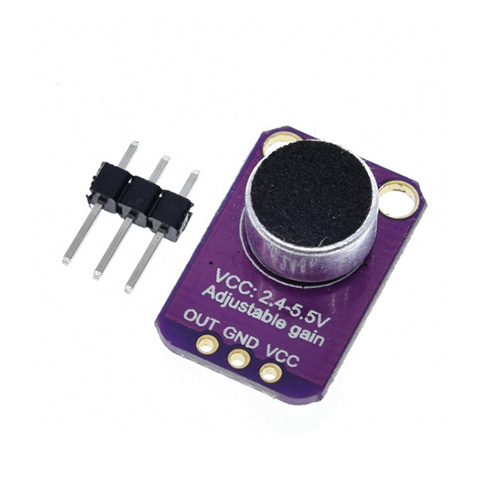

ماژول میکروفون دارای پریآمپلیفایر MAX4466 :
ماژول **MAX4466** یک سنسور صوتی آنالوگ مجهز به **میکروفون الکترت** و **پریآمپلیفایر کمنویز MAX4466** است که برای دریافت، تقویت و پردازش سیگنالهای صوتی طراحی شده است. این ماژول به دلیل کیفیت صدای بالا، نویز بسیار کم و قابلیت تنظیم بهره (Gain)، گزینهای مناسب برای پروژههای آردوینو، ESP32، Raspberry Pi، سیستمهای تشخیص صدا، ثبت و پردازش صوت و پروژههای FFT محسوب میشود.
آیسی **MAX4466** با **ولتاژ 2.4 تا 5.5 ولت** کار میکند و روی برد یک **پتانسیومتر تنظیم گین** قرار دارد که امکان تنظیم بهره از حدود **25 برابر تا 125 برابر** را فراهم میکند. خروجی این ماژول **آنالوگ** بوده و سطح ولتاژ آن حول **VCC/2** قرار دارد؛ بنابراین مستقیماً به ورودی ADC میکروکنترلرها متصل میشود. این آیسی دارای مصرف جریان بسیار پایین، خروجی Rail-to-Rail و عملکرد کمنویز است.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل | MAX4466 Microphone Module |
| آیسی تقویتکننده | MAX4466 |
| نوع میکروفون | Electret Condenser Microphone |
| نوع خروجی | آنالوگ (Analog Output) |
| ولتاژ تغذیه | 2.4 تا 5.5 ولت DC |
| جریان مصرفی | حدود 24 میکروآمپر |
| بهره قابل تنظیم | 25× تا 125× |
| پهنای باند | 600kHz |
| خروجی | مرکز ولتاژ روی VCC/2 |
| ابعاد برد | 20.8 × 13.8 × 7.5 میلیمتر |
| وزن | حدود 2 گرم |
—
ویژگیهای کلیدی
• استفاده از آیسی کمنویز **MAX4466** شرکت Analog Devices
• بهره قابل تنظیم از **25 تا 125 برابر** توسط پتانسیومتر روی برد
• خروجی آنالوگ مناسب برای ADC میکروکنترلرها
• ولتاژ کاری **2.4 تا 5.5 ولت**
• مصرف توان بسیار پایین
• خروجی Rail-to-Rail
• مناسب برای تغذیه 3.3 ولت و 5 ولت
• مناسب برای پروژههای پردازش صوت، تشخیص صدا، FFT و ضبط صدا
—
کاربردهای پیشنهادی
• سیستمهای تشخیص صدا (Voice Detection)
• ثبت و پردازش سیگنال صوتی
• پروژههای FFT و تحلیل فرکانس
• سیستمهای فرمان صوتی
• آردوینو، ESP32 و Raspberry Pi
• ساخت VU Meter و سنجش شدت صدا
• تجهیزات ضبط و پردازش صوت
—
