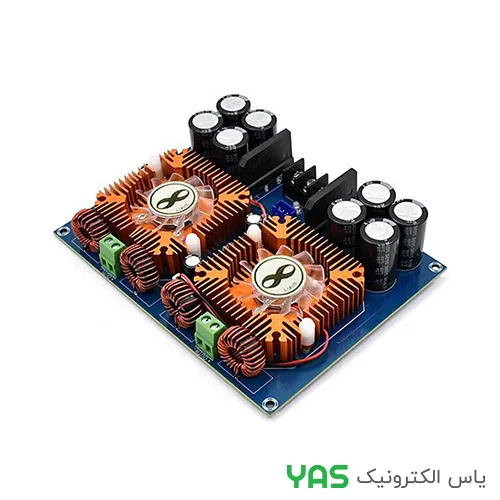

ماژول آمپلی فایر دیجیتال استریو 420W مدل XH-M254 :
ماژول **XH-M254** یک آمپلیفایر **دیجیتال استریو کلاس AD** با توان بسیار بالا است که بر پایه تراشه **TDA8954TH** شرکت **NXP Semiconductors** طراحی شده است. این ماژول برای ساخت آمپلیفایرهای حرفهای، سیستمهای صوتی خانگی پرقدرت، تجهیزات صوتی سالنها، سابووفرهای اکتیو و پروژههای صوتی DIY مناسب بوده و کیفیت صدای Hi-Fi را با راندمان بالا ارائه میدهد.
ماژول **XH-M254** با **تغذیه AC دوبل 24±4 ولت** (ترانس دوبل) کار میکند و هر کانال آن در حالت **BTL** به صورت مستقل قادر به تولید **حداکثر 420 وات** روی بلندگوهای **4 تا 8 اهم** است. این برد از قطعات دقیق شامل مقاومتهای فلزی 1 درصد، PCB دو لایه 1.6 میلیمتری و مسیرهای قلعاندود برای عبور جریانهای بالا استفاده میکند که موجب افزایش پایداری و کیفیت عملکرد میشود.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل | XH-M254 |
| تراشه آمپلیفایر | TDA8954TH |
| نوع مدار | Class AD Digital Amplifier |
| تعداد کانال | 2 کانال (استریو) |
| حداکثر توان خروجی | 2 × 420 وات |
| منبع تغذیه | AC ±24V (24V±4V دوبل) |
| توان ترانس پیشنهادی | حداقل 300VA |
| امپدانس بلندگو | 4 تا 8 اهم |
| بهره تقویت | 33 برابر |
| ولتاژ سیگنال ورودی | 1.8V |
| امپدانس ورودی | 1kΩ |
| ابعاد برد | 142 × 106 × 25 میلیمتر |
| وزن | حدود 460 گرم |
—
ویژگیهای کلیدی
• استفاده از تراشه اصلی **TDA8954TH** شرکت NXP
• آمپلیفایر دیجیتال کلاس AD با کیفیت صدای Hi-Fi
• توان خروجی بسیار بالا تا **2×420 وات**
• طراحی BTL مستقل برای هر کانال
• مناسب برای بلندگوهای **4 تا 8 اهم**
• PCB دو لایه ضخیم 1.6 میلیمتری با تحمل جریان بالا
• استفاده از مقاومتهای فلزی 1٪ جهت بهبود نسبت سیگنال به نویز
• مسیرهای قلعاندود برای کاهش افت ولتاژ و افزایش دوام
• مناسب برای سیستمهای صوتی حرفهای و پرقدرت
—
کاربردهای پیشنهادی
• آمپلیفایرهای حرفهای خانگی (Hi-Fi)
• سیستمهای صوتی سالن و آمفیتئاتر
• سابووفرهای اکتیو پرقدرت
• سیستمهای صوتی خودرو (با منبع تغذیه مناسب)
• پروژههای صوتی DIY حرفهای
• تقویتکنندههای صوتی صنعتی
—
