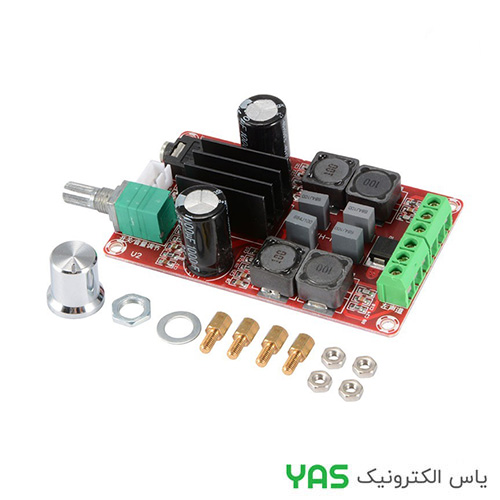

ماژول آمپلی فایر استریو 50W مدل XH-M189 :
ماژول **XH-M189** یک آمپلیفایر صوتی دیجیتال **کلاس D** است که بر پایه تراشه **TPA3116D2** شرکت Texas Instruments طراحی شده و برای ساخت انواع اسپیکرهای رومیزی، سیستمهای صوتی خانگی، تجهیزات صوتی خودرو و پروژههای DIY مورد استفاده قرار میگیرد. این ماژول دارای **دو کانال استریو** بوده و در ولتاژ مناسب میتواند حداکثر **2×50 وات** توان خروجی را ارائه دهد.
ماژول XH-M189 **فاقد بلوتوث داخلی** بوده و ورودی صوتی آن از طریق **جک 3.5 میلیمتری** و **ورودی سه پین AUX** انجام میشود. همچنین ولوم چرخشی روی برد علاوه بر روشن و خاموش کردن دستگاه، وظیفه تنظیم حجم صدا را نیز بر عهده دارد. این ماژول به دلیل راندمان بالای کلاس D (بیش از 90 درصد)، گرمای کمی تولید کرده و دارای مدارهای محافظ داخلی در برابر اتصال کوتاه، اضافه ولتاژ، افت ولتاژ و افزایش دما است.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل | XH-M189 |
| تراشه آمپلیفایر | TPA3116D2 |
| نوع مدار | Class-D Stereo Amplifier |
| تعداد کانال | 2 کانال (استریو) |
| توان خروجی | 2×50 وات (حداکثر) |
| ولتاژ تغذیه | 5 تا 24 ولت DC (عملکرد بهینه 12 تا 24 ولت) |
| جریان تغذیه پیشنهادی | حداقل 2 آمپر |
| امپدانس بلندگو | 4 تا 8 اهم |
| پاسخ فرکانسی | 20Hz تا 20kHz |
| راندمان | بیش از 90% |
| ورودی صدا | جک 3.5 میلیمتری و AUX سه پین |
| ابعاد | 84 × 51 × 29 میلیمتر |
| نوع نصب | THT (پایهدار) |
—
ویژگیهای کلیدی
• آمپلیفایر دیجیتال کلاس D با تراشه TPA3116D2
• توان خروجی استریو تا 2×50 وات
• راندمان بالا و تولید حرارت کم
• ولوم تنظیم صدا همراه با کلید روشن/خاموش
• دارای ورودی AUX و جک 3.5 میلیمتری
• مناسب برای بلندگوهای 4 و 8 اهم
• مدارهای محافظ اتصال کوتاه، اضافه ولتاژ، افت ولتاژ و افزایش دما
• مناسب برای ساخت آمپلیفایرهای خانگی و پروژههای صوتی DIY
—
کاربردهای پیشنهادی
• ساخت آمپلیفایر استریو خانگی
• اسپیکرهای رومیزی و قابل حمل
• سیستم صوتی خودرو
• پروژههای DIY و آموزشی
• تجهیزات صوتی فروشگاهی
• تقویتکننده صوتی برای بلندگوهای 4 و 8 اهم
—
