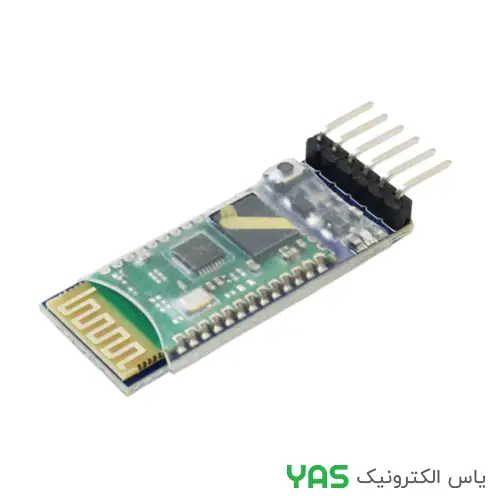

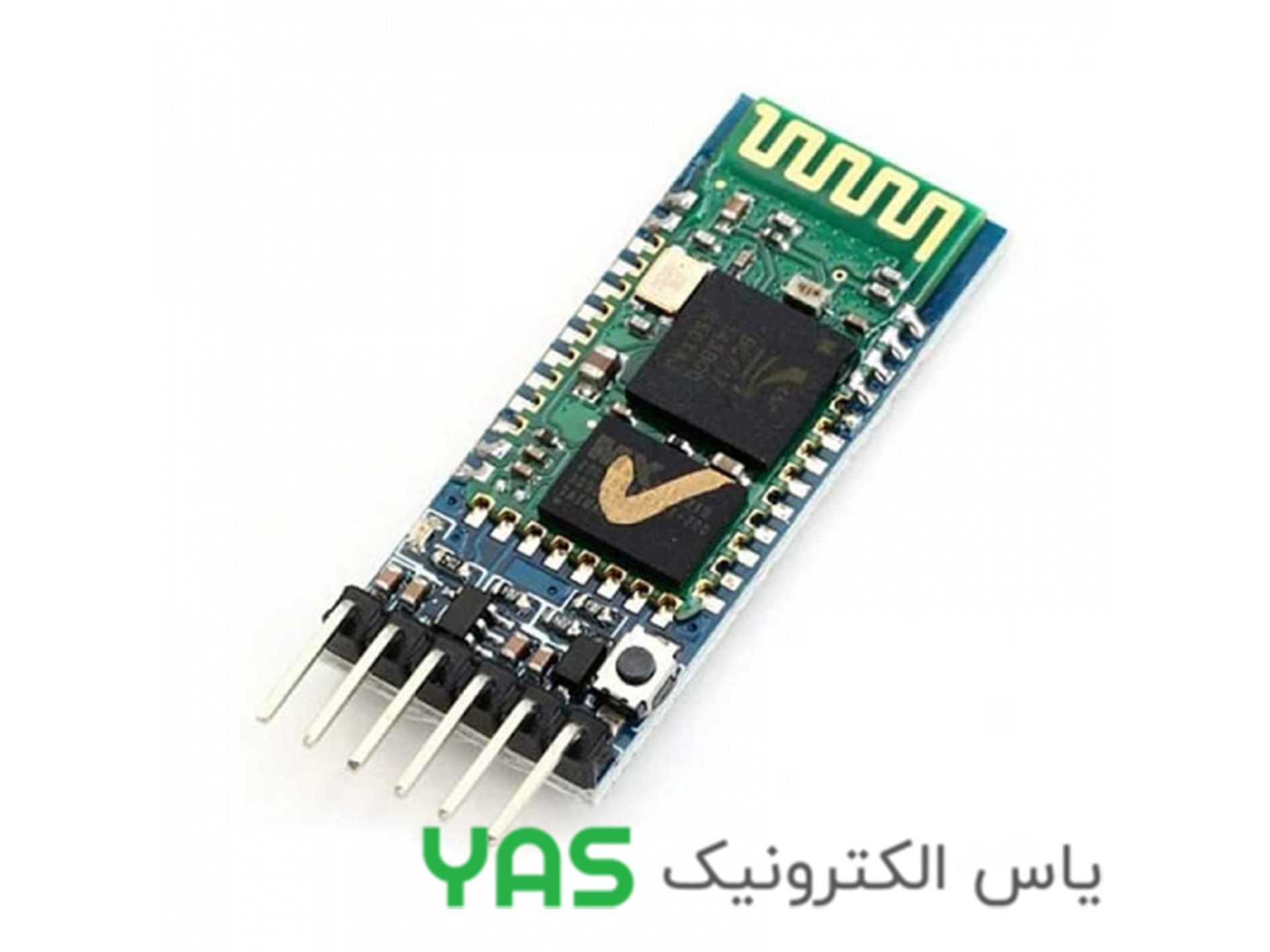

ماژول بلوتوث HC-05 :
ماژول **HC-05** یکی از پرکاربردترین ماژولهای **Bluetooth Classic** برای برقراری ارتباط بیسیم سریال (UART) بین میکروکنترلرها و دستگاههایی مانند رایانه، لپتاپ و گوشیهای اندرویدی است. این ماژول از **پروفایل SPP (Serial Port Profile)** پشتیبانی کرده و قابلیت کار در **حالت Master و Slave** را دارد. همچنین از طریق **دستورات AT** میتوان نام، رمز عبور، نرخ انتقال داده و حالت عملکرد آن را تغییر داد.
ماژول **HC-05** با ولتاژ تغذیه **3.6 تا 6 ولت** (معمولاً 5 ولت) کار میکند و سطح منطقی رابط UART آن **3.3 ولت** است. نرخ انتقال پیشفرض در حالت کاری **9600bps** بوده و در حالت AT برابر **38400bps** است. برد ارتباطی آن در فضای باز حدود **10 متر** بوده و از بلوتوث **نسخه 2.0 + EDR** بهره میبرد. این ماژول دارای پایههای **EN/KEY، VCC، GND، TXD، RXD و STATE** است.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل | HC-05 |
| نوع ارتباط | Bluetooth Classic (SPP) |
| نسخه بلوتوث | Bluetooth 2.0 + EDR |
| پروفایل | SPP (Serial Port Profile) |
| حالت کاری | Master / Slave |
| ولتاژ تغذیه | 3.6 تا 6 ولت DC (معمولاً 5V) |
| سطح منطقی UART | 3.3 ولت |
| رابط ارتباطی | UART (TTL Serial) |
| نرخ انتقال پیشفرض | 9600bps |
| نرخ انتقال در AT Mode | 38400bps |
| برد ارتباط | حدود 10 متر |
| فرکانس کاری | 2.4GHz ISM Band |
| جریان مصرفی | حدود 30 تا 40 میلیآمپر |
| پینها | EN، VCC، GND، TXD، RXD، STATE |
| رمز پیشفرض Pairing | 1234 یا 0000 |
—
ویژگیهای کلیدی
• ارتباط بیسیم سریال از طریق Bluetooth Classic
• قابلیت تنظیم به عنوان **Master** یا **Slave**
• پشتیبانی از دستورات **AT Command**
• رابط UART با سطح TTL
• برد ارتباطی حدود 10 متر
• مصرف توان پایین
• مناسب برای انواع بردهای Arduino، AVR، STM32، PIC و سایر میکروکنترلرها
• دارای پایه STATE جهت نمایش وضعیت اتصال
• مناسب برای انتقال دادههای سریال بین میکروکنترلر و رایانه یا گوشی اندرویدی
—
کاربردهای پیشنهادی
• ارتباط بیسیم با Arduino و STM32
• کنترل رباتها توسط گوشی اندرویدی
• سیستمهای اتوماسیون و هوشمندسازی
• انتقال دادههای سنسورها
• پروژههای اینترنت اشیاء (IoT) مبتنی بر UART
• پروژههای آموزشی و DIY
—
