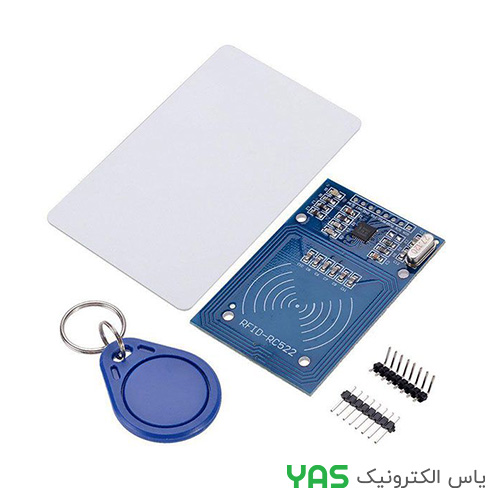

ماژول RFID RC522
ماژول RFID RC522 یک کارت‌خوان و نویسنده RFID/NFC بر پایه آی‌سی MFRC522 است که برای ارتباط بدون تماس با کارت‌ها و تگ‌های سازگار با فرکانس 13.56MHz مورد استفاده قرار می‌گیرد. این ماژول برای پروژه‌های آردوینو، ESP32، رزبری‌پای، سیستم‌های کنترل دسترسی، شناسایی و اتوماسیون گزینه‌ای کاربردی است و از طریق رابط SPI به میکروکنترلر متصل می‌شود.
مشخصات فنی
| نوع محصول | ماژول کارت‌خوان و نویسنده RFID |
| آی‌سی اصلی | NXP MFRC522 |
| فرکانس کاری | 13.56MHz |
| استانداردهای پشتیبانی‌شده | ISO/IEC 14443A / MIFARE / NTAG |
| رابط ارتباطی | SPI |
| نوع ارتباط | بدون تماس |
| تغذیه | 3.3V |
| کاربرد | خواندن و نوشتن کارت و تگ سازگار |
| آنتن | آنتن مسطح روی برد |
| نوع تگ | MIFARE و تگ‌های سازگار با ISO/IEC 14443A |
ویژگی‌های اصلی
- کارت‌خوان RFID با فرکانس 13.56MHz
- مبتنی بر آی‌سی اصلی MFRC522
- پشتیبانی از کارت‌های MIFARE و NTAG
- ارتباط سریع از طریق رابط SPI
- مناسب پروژه‌های آردوینو و ESP32
- قابلیت خواندن و نوشتن اطلاعات
- دارای آنتن داخلی روی برد
- طراحی کوچک و مناسب پروژه‌ها
کاربردهای پیشنهادی
- سیستم‌های کنترل دسترسی و تردد
- قفل‌های الکترونیکی و هوشمند
- پروژه‌های آردوینو و ESP32
- سیستم‌های شناسایی افراد و تجهیزات
- ثبت اطلاعات کارت‌های RFID
- پروژه‌های اتوماسیون و هوشمندسازی
- پروژه‌های آموزشی و آزمایشگاهی
- ساخت سیستم‌های حضور و غیاب
نحوه استفاده
ماژول RC522 از طریق رابط SPI به میکروکنترلر متصل می‌شود. پس از برقراری تغذیه، آنتن روی برد می‌تواند کارت یا تگ سازگار را شناسایی کرده و اطلاعات آن را برای پردازش در اختیار میکروکنترلر قرار دهد. در پروژه‌های رایج می‌توان از کتابخانه‌های آماده برای Arduino و سایر پلتفرم‌های سازگار استفاده کرد.
نکته مهم
ماژول RC522 برای تگ‌های 13.56MHz طراحی شده و با تگ‌های RFID فرکانس 125kHz مانند تگ‌های EM4100 و ماژول‌هایی مانند EM18 سازگار نیست. همچنین ولتاژ کاری آی‌سی MFRC522 در محدوده پایین ولتاژ قرار دارد؛ بنابراین هنگام اتصال ماژول به میکروکنترلر، مشخصات برد و سطح منطقی پایه‌ها رعایت شود.
پین‌های متداول
پایه‌های رایج ماژول شامل 3.3V، GND، SDA/SS، SCK، MOSI، MISO، IRQ و RST هستند. نام‌گذاری پایه SDA در این ماژول معمولاً برای پایه انتخاب چیپ در رابط SPI استفاده می‌شود و به معنای خط SDA رابط I²C نیست.
