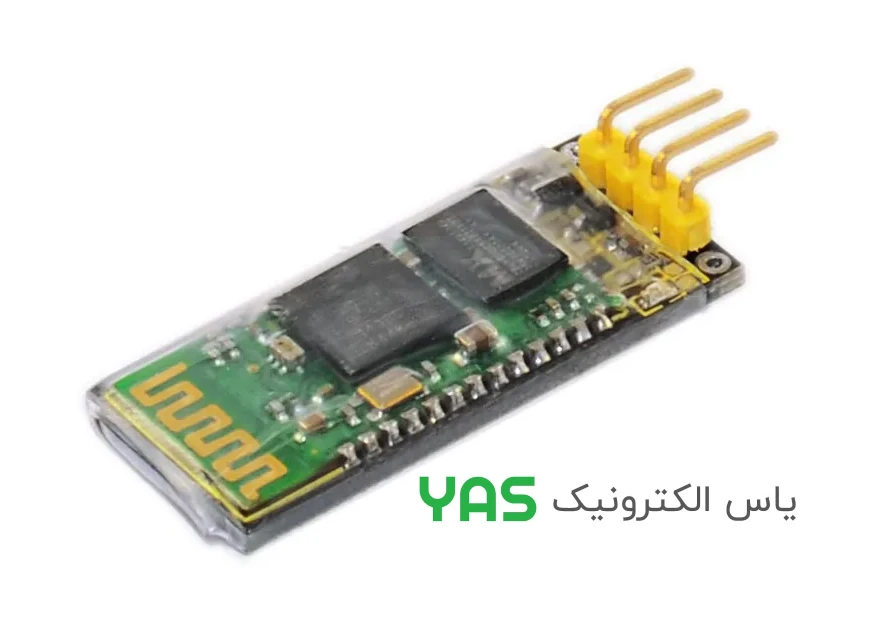

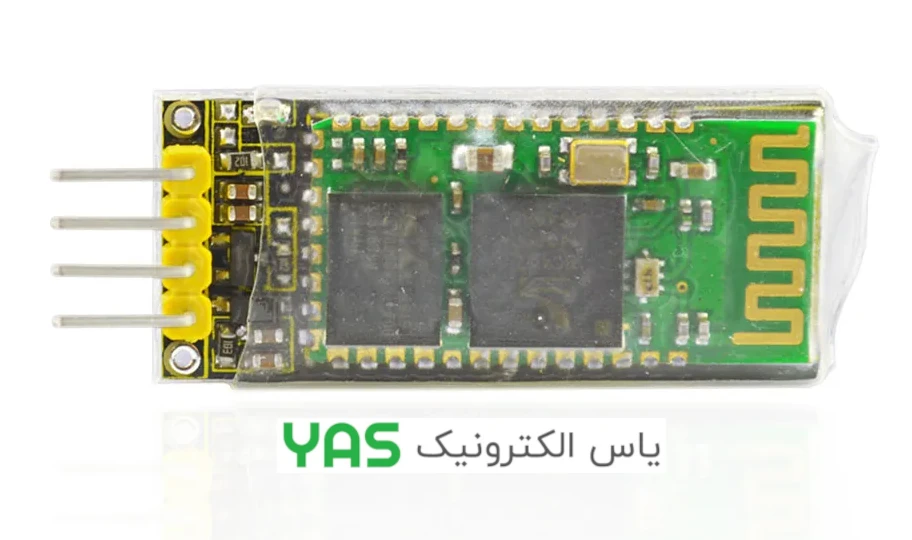

ماژول بلوتوث سریال HC-06 :
ماژول **بلوتوث HC-06** یک ماژول ارتباط بیسیم مبتنی بر **Bluetooth V2.0 + EDR** است که برای برقراری ارتباط سریال (UART) بین میکروکنترلرها و دستگاههای مجهز به بلوتوث مانند تلفن همراه، تبلت و رایانه طراحی شده است. این ماژول تنها در **حالت Slave** کار میکند و یکی از پرکاربردترین گزینهها برای پروژههای **Arduino، AVR، STM32، PIC** و سایر میکروکنترلرها محسوب میشود.
ماژول **HC-06** از طریق رابط **UART TTL** به سادگی به میکروکنترلر متصل شده و بدون نیاز به سیم، امکان ارسال و دریافت داده را فراهم میکند. نرخ انتقال پیشفرض آن **9600bps** بوده و از طریق دستورات **AT Command** میتوان نام دستگاه، رمز عبور و نرخ Baud را تغییر داد. این ماژول دارای برد ارتباطی حدود **10 متر** در فضای باز بوده و با ولتاژ تغذیه **3.6 تا 6 ولت DC** روی برد راهانداز کار میکند.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل | HC-06 |
| تراشه اصلی | CSR BC417 |
| نسخه بلوتوث | Bluetooth V2.0 + EDR |
| حالت عملکرد | Slave |
| رابط ارتباطی | UART (TTL Serial) |

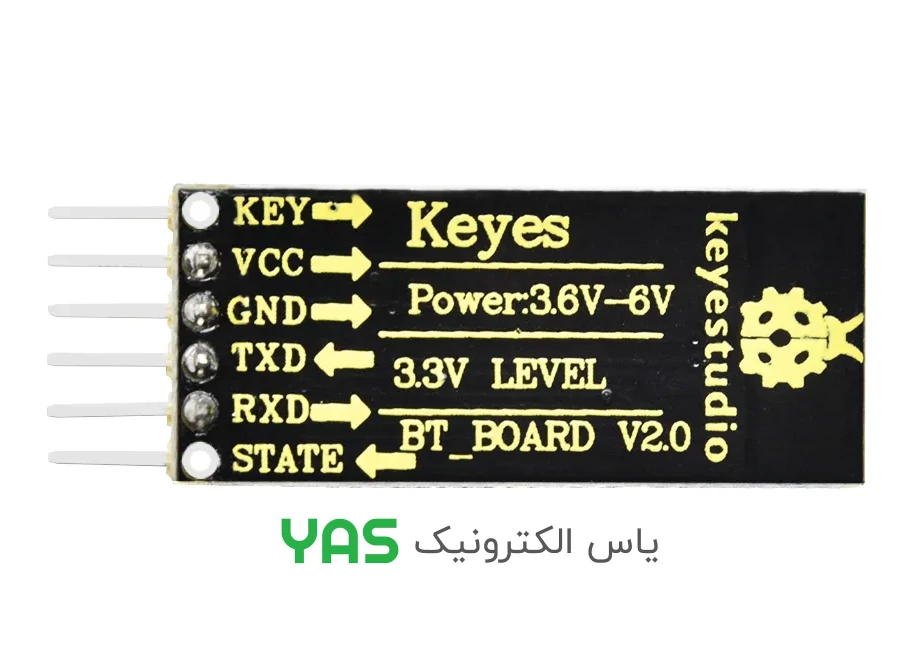

| ولتاژ تغذیه | 3.6 تا 6 ولت DC (روی برد راهانداز) |
| سطح منطقی UART | 3.3 ولت TTL |
| نرخ انتقال پیشفرض | 9600bps |
| نرخ انتقال قابل تنظیم | 1200 تا 1382400bps (با AT Command) |
| رمز عبور پیشفرض | 1234 یا 0000 |
| فرکانس کاری | 2.4GHz ISM Band |
| برد ارتباطی | حدود 10 متر (Class 2) |
| ابعاد تقریبی برد | 38 × 16 × 7 میلیمتر |
—
ویژگیهای کلیدی
• ارتباط بیسیم سریال از طریق Bluetooth V2.0 + EDR
• عملکرد در حالت **Slave**
• تراشه **CSR BC417** با پایداری بالا
• ارتباط UART با سطح منطقی TTL
• قابلیت تنظیم نام، رمز عبور و Baud Rate توسط AT Command
• نرخ انتقال قابل تنظیم تا 1382400bps
• برد ارتباطی تا 10 متر در فضای بدون مانع
• سازگار با Arduino، AVR، STM32، PIC و Raspberry Pi
• نصب و راهاندازی آسان بدون نیاز به درایور در بسیاری از سیستمها
—
کاربردهای پیشنهادی
• ارتباط بیسیم با آردوینو
• کنترل رباتها از طریق تلفن همراه
• انتقال داده بین میکروکنترلر و گوشی هوشمند
• پروژههای اینترنت اشیاء (IoT) ساده
• سیستمهای اتوماسیون خانگی
• پروژههای آموزشی و DIY
• جایگزینی ارتباط سریال سیمی (UART)
—
