شیلد آردوینو Ardumoto L298P :

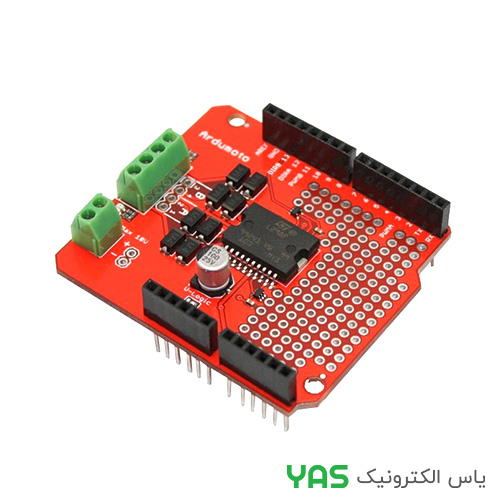

شیلد **Ardumoto L298P Motor Driver Shield** یک برد کنترل موتور برای **Arduino** است که بر پایه آیسی **L298P Dual H-Bridge** طراحی شده و امکان کنترل **دو موتور DC** یا **یک موتور استپر دو فاز** را فراهم میکند. این شیلد مستقیماً روی بردهای **Arduino UNO، Leonardo و Mega2560** نصب شده و برای پروژههای رباتیک، خودروهای هوشمند، سیستمهای حرکتی و اتوماسیون بسیار مناسب است.
درایور **L298P** قادر است تا **2 آمپر جریان برای هر کانال** را تأمین کند و از کنترل سرعت توسط **PWM** و تغییر جهت چرخش موتور پشتیبانی میکند. همچنین تمامی خروجیها در برابر ولتاژ برگشتی موتور (Back EMF) محافظت شدهاند و شیلد از خط **VIN** آردوینو برای تغذیه موتور استفاده میکند.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع برد | Arduino Ardumoto Shield |
| درایور موتور | L298P Dual H-Bridge |
| سازگاری | Arduino UNO / Leonardo / Mega2560 |
| تعداد موتور DC | 2 عدد |
| پشتیبانی از موتور استپر | 1 موتور دو فاز |
| حداکثر جریان خروجی | 2 آمپر برای هر کانال |
| ولتاژ تغذیه موتور | تا 15 ولت DC |
| رابط کنترل | PWM و Digital I/O |
| محافظت در برابر Back EMF | دارد |
| نوع نصب | Shield روی برد آردوینو |
—
ویژگیهای کلیدی
• مبتنی بر آیسی L298P Dual H-Bridge
• کنترل همزمان دو موتور DC
• قابلیت راهاندازی یک موتور استپر دو فاز
• کنترل سرعت موتور با PWM
• کنترل جهت چرخش موتور
• محافظت در برابر ولتاژ برگشتی موتور (Back EMF)
• نصب مستقیم روی Arduino
• دارای LED نمایش وضعیت خطوط کنترلی
• مناسب برای پروژههای رباتیک و خودروهای هوشمند
—
کاربردهای پیشنهادی
• رباتهای متحرک
• خودروهای هوشمند
• کنترل موتور DC
• راهاندازی موتور استپر
• پروژههای Arduino
• سیستمهای اتوماسیون
• تجهیزات آموزشی
• پروژههای DIY و مکاترونیک
—
