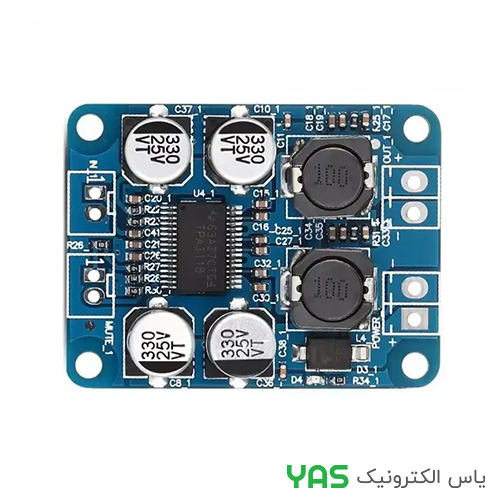

ماژول آمپلی فایر مونو 60W مبتنی بر TPA3118 :
ماژول **آمپلیفایر مونو TPA3118** یک تقویتکننده صوتی **کلاس D** با راندمان بالا است که بر پایه تراشه **TPA3118D2** شرکت **Texas Instruments** طراحی شده است. این ماژول برای راهاندازی **سابووفر، بلندگوهای فولرنج و سیستمهای صوتی مونو** مناسب بوده و به دلیل کیفیت صدای مطلوب، مصرف توان پایین و تولید حرارت کم، در پروژههای صوتی حرفهای و DIY کاربرد گستردهای دارد.
تراشه **TPA3118D2** در حالت **PBTL (مونو)** قادر است تا **60 وات** توان خروجی روی بلندگوی **4 اهم** با تغذیه **24 ولت** تولید کند. این آیسی دارای راندمان بیش از **90 درصد** بوده و از مدارهای محافظ اتصال کوتاه، اضافهولتاژ، افت ولتاژ، افزایش دما و تشخیص DC بهره میبرد.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل تراشه | TPA3118D2 |
| نوع مدار | Class-D Mono Amplifier |
| تعداد کانال | 1 کانال (مونو) |
| توان خروجی | 60 وات (حداکثر) |
| ولتاژ تغذیه | 4.5 تا 26 ولت DC |
| ولتاژ پیشنهادی | 12 تا 24 ولت DC |
| امپدانس بلندگو | 4 تا 8 اهم |
| راندمان | بیش از 90% |
| اعوجاج (THD+N) | حدود 0.1% |
| ورودی صدا | AUX (ورودی آنالوگ) |
| حفاظت داخلی | اتصال کوتاه، اضافه ولتاژ، افت ولتاژ، افزایش دما و DC Protection |
| ابعاد تقریبی برد | 46 × 35 میلیمتر (بسته به سازنده) |
| نوع نصب | THT (پایهدار) |
—
ویژگیهای کلیدی
• تراشه اصلی TPA3118D2 شرکت Texas Instruments
• آمپلیفایر دیجیتال کلاس D با راندمان بالا
• توان خروجی مونو تا 60 وات
• کیفیت صدای مطلوب با نویز و اعوجاج پایین
• مصرف توان کم و تولید حرارت بسیار پایین
• دارای مدارهای محافظ اتصال کوتاه، اضافه ولتاژ، افت ولتاژ و افزایش دما
• مناسب برای سابووفر و بلندگوهای 4 و 8 اهم
• قابلیت کار با منبع تغذیه 12 تا 24 ولت
—
کاربردهای پیشنهادی
• آمپلیفایر سابووفر
• سیستمهای صوتی خودرو
• اسپیکرهای مونو پرقدرت
• سیستمهای صوتی خانگی
• پروژههای DIY و آموزشی
• تقویتکننده صوتی برای بلندگوهای 4 و 8 اهم
—
