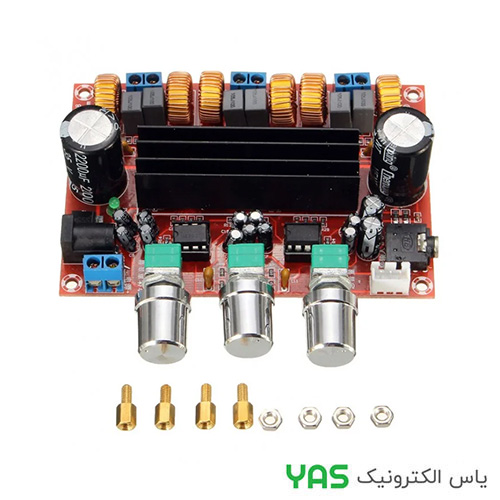

ماژول آمپلی فایر استریو سابدار 50W مدل XH-M139 :
ماژول **XH-M139** یک آمپلیفایر دیجیتال **کلاس D** با خروجی **2.1 کاناله** است که بر پایه دو عدد تراشه **TPA3116D2** طراحی شده است. در این ماژول، یک تراشه وظیفه تقویت کانالهای چپ و راست را بر عهده دارد و تراشه دوم به همراه آیسی **NE5532** برای تقویت و فیلتر کانال سابووفر استفاده میشود. این برد برای ساخت سیستمهای صوتی خانگی، اسپیکرهای رومیزی، سیستمهای خودرو و پروژههای DIY گزینهای بسیار مناسب محسوب میشود.
ماژول XH-M139 دارای خروجی **2×50 وات برای کانالهای استریو** و **1×100 وات برای سابووفر** بوده و با ولتاژ **12 تا 24 ولت DC** کار میکند. همچنین ولومهای مجزا برای **تنظیم صدای اصلی، حجم صدای سابووفر و فرکانس قطع (Bass Crossover)** روی برد تعبیه شده است.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل | XH-M139 |
| تراشه آمپلیفایر | 2 × TPA3116D2 + NE5532 |
| نوع مدار | Class-D Digital Amplifier |
| تعداد کانال | 2.1 کانال (استریو + سابووفر) |
| توان خروجی | 2×50W + 1×100W |
| ولتاژ تغذیه | 12 تا 24 ولت DC |
| جریان تغذیه پیشنهادی | حداقل 5 آمپر |
| امپدانس بلندگو | 4 تا 8 اهم |
| پاسخ فرکانسی | 20Hz تا 20kHz |
| نسبت سیگنال به نویز | 100dB |
| راندمان | بیش از 90% |
| فرکانس سوئیچینگ | 1.2MHz |
| ورودی صدا | جک 3.5 میلیمتری و AUX سه پین |
| ابعاد | 100 × 70 × 30 میلیمتر |
| نوع نصب | THT (پایهدار) |
—
ویژگیهای کلیدی
• آمپلیفایر کلاس D با دو تراشه TPA3116D2
• خروجی 2×50 وات استریو + 100 وات سابووفر
• پریآمپلیفایر NE5532 برای کیفیت صدای بهتر سابووفر
• قابلیت تنظیم حجم صدای اصلی، سابووفر و فرکانس کراساوور
• راندمان بالای 90 درصد و تولید حرارت کم
• مناسب برای بلندگوهای 4 و 8 اهم
• دارای مدارهای محافظ در برابر اتصال کوتاه، اضافهجریان و افزایش دما
—
کاربردهای پیشنهادی
• ساخت اسپیکر 2.1 حرفهای
• سیستم صوتی خانگی
• سیستم صوتی خودرو
• آمپلیفایر سابووفر
• پروژههای DIY و آموزشی
• تجهیزات صوتی فروشگاهی
• تقویتکننده صوتی برای بلندگوهای 4 و 8 اهم
—
