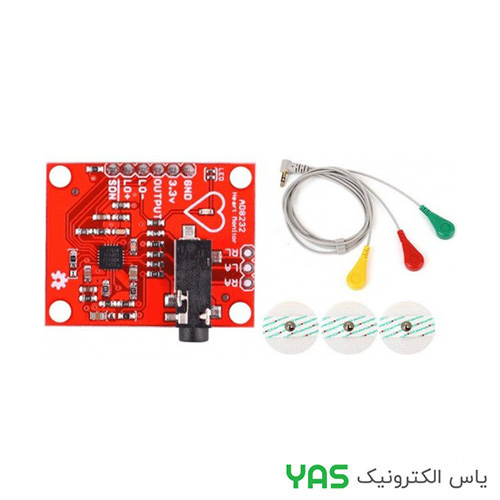

ماژول تشخیص ضربان قلب AD8232 (با فیش رابط) :
ماژول **AD8232 Heart Rate Monitor** یک برد اندازه‌گیری سیگنال الکتروکاردیوگرام (ECG) مبتنی بر آی‌سی **AD8232** شرکت **Analog Devices** است که برای دریافت، تقویت و فیلتر کردن سیگنال‌های الکتریکی قلب طراحی شده است. این ماژول امکان مشاهده شکل موج ECG و محاسبه ضربان قلب را در پروژه‌های آموزشی، تحقیقاتی، پزشکی و تجهیزات پوشیدنی فراهم می‌کند.
این نسخه از ماژول به **کانکتور (فیش) سه پین JST مخصوص الکترود ECG** مجهز است که اتصال سریع و مطمئن کابل الکترود را امکان‌پذیر می‌کند. ماژول از طریق **خروجی آنالوگ** به میکروکنترلر متصل شده و دارای پایه‌های **LO+** و **LO-** برای تشخیص قطع شدن الکترودها و پایه **SDN** برای قرار دادن مدار در حالت کم‌مصرف است. آی‌سی AD8232 با ولتاژ **2 تا 3.5 ولت** کار می‌کند و اکثر بردهای آماده از **تغذیه 3.3 ولت** پشتیبانی می‌کنند.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| آی‌سی اصلی | AD8232 |
| نوع ماژول | Single Lead ECG Module |
| نوع خروجی | آنالوگ (Analog Output) |
| ولتاژ تغذیه | 2.0 تا 3.5 ولت DC (معمولاً 3.3V) |
| جریان مصرفی | حدود 170µA |
| تعداد لید | 2 یا 3 الکترود |
| پایه‌های تشخیص قطع لید | LO+ و LO- |
| پایه کم‌مصرف | SDN |
| بهره تقویت‌کننده | حدود 100 برابر |
| CMRR | 80dB |
| دمای کاری | -40 تا +85°C |
| کانکتور الکترود | JST سه پین |
—
ویژگی‌های کلیدی
• مجهز به کانکتور JST برای اتصال سریع کابل الکترود
• مناسب برای اندازه‌گیری سیگنال ECG تک‌کاناله
• تقویت‌کننده و فیلتر داخلی با نویز پایین
• خروجی آنالوگ جهت اتصال مستقیم به ADC میکروکنترلر
• دارای تشخیص قطع الکترود (LO+ و LO-)
• مصرف توان بسیار پایین
• مناسب برای Arduino، ESP32، STM32 و Raspberry Pi
• مناسب برای تجهیزات پزشکی، آموزشی و پوشیدنی
• قابلیت استفاده در سیستم‌های مانیتورینگ سلامت
—
کاربردهای پیشنهادی
• اندازه‌گیری ضربان قلب
• ثبت سیگنال ECG تک‌کاناله
• تجهیزات پزشکی آموزشی
• پروژه‌های Arduino و ESP32
• سیستم‌های پایش سلامت
• تجهیزات پوشیدنی (Wearable)
• پروژه‌های تحقیقاتی بیوالکترونیک
• مانیتورینگ علائم حیاتی
—
دیتاشیت ماژول AD8232 :
—
