ماژول آمپلی فایر استریو 10W مدل XH-M120 :

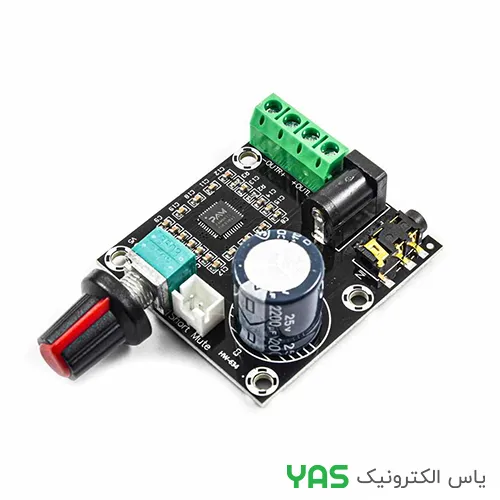

ماژول **XH-M120** یک آمپلیفایر صوتی دیجیتال **کلاس D** است که بر پایه تراشه **PAM8610** طراحی شده و برای ساخت اسپیکرهای رومیزی، سیستمهای صوتی کوچک، پروژههای DIY، تجهیزات چندرسانهای و آمپلیفایرهای کممصرف کاربرد فراوانی دارد. این ماژول به دلیل راندمان بالا، ابعاد کوچک و کیفیت صدای مناسب، یکی از محبوبترین بردهای آمپلیفایر در پروژههای الکترونیکی محسوب میشود.
ماژول **XH-M120** دارای دو کانال استریو بوده و در ولتاژ **12 ولت** میتواند حداکثر **2×10 وات** توان خروجی روی بلندگوهای **8 اهم** ارائه دهد. همچنین روی برد یک **ولوم چرخشی** برای تنظیم حجم صدا تعبیه شده است. تراشه PAM8610 با راندمان بیش از **90 درصد**، گرمای بسیار کمی تولید کرده و به مدارهای محافظ داخلی در برابر اتصال کوتاه، افزایش دما و افت ولتاژ مجهز است.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل | XH-M120 |
| تراشه آمپلیفایر | PAM8610 |
| نوع مدار | Class-D Stereo Amplifier |
| تعداد کانال | 2 کانال (استریو) |
| توان خروجی | 2×10 وات (در 12V و 8Ω) |
| ولتاژ تغذیه | 6 تا 15 ولت DC |
| ولتاژ پیشنهادی | 12 ولت DC |
| امپدانس بلندگو | 4 تا 8 اهم |
| راندمان | بیش از 90% |
| ورودی صدا | AUX استریو (L/R/GND) |
| تنظیم صدا | ولوم چرخشی روی برد |
| حفاظت داخلی | اتصال کوتاه، افزایش دما، افت ولتاژ |
| نوع نصب | THT (پایهدار) |
—
ویژگیهای کلیدی
• آمپلیفایر دیجیتال کلاس D مبتنی بر تراشه PAM8610
• توان خروجی استریو 2×10 وات
• راندمان بالا و تولید حرارت بسیار کم
• دارای ولوم تنظیم صدا روی برد
• کیفیت صدای مطلوب با نویز پایین
• مناسب برای بلندگوهای 4 و 8 اهم
• مصرف انرژی پایین و ابعاد کوچک
• مناسب برای پروژههای صوتی و DIY
—
کاربردهای پیشنهادی
• ساخت اسپیکر رومیزی
• سیستمهای صوتی کوچک
• پروژههای DIY و آموزشی
• تجهیزات چندرسانهای
• تقویتکننده صوتی برای کامپیوتر و تلویزیون
• سیستمهای صوتی قابل حمل
• آمپلیفایر برای بلندگوهای 4 و 8 اهم
—
