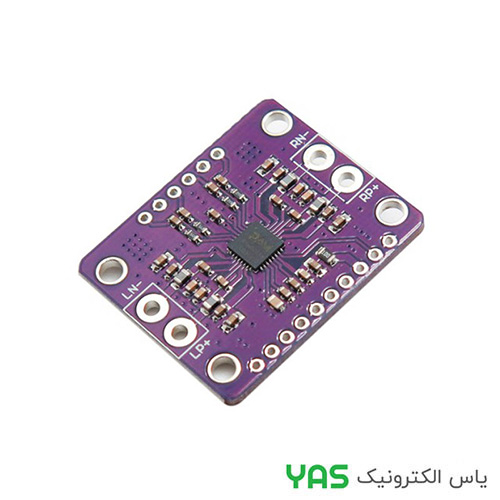

ماژول آمپلی فایر استریو 10W مبتنی بر PAM8006 :
ماژول **آمپلیفایر استریو PAM8006** یک تقویتکننده صوتی **کلاس D** با راندمان بالا، مصرف توان پایین و کیفیت صدای مطلوب است که بر پایه تراشه **PAM8006** شرکت **Diodes Incorporated** طراحی شده است. این ماژول برای ساخت اسپیکرهای رومیزی، تجهیزات چندرسانهای، پروژههای DIY، سیستمهای صوتی قابل حمل و انواع مدارهای تقویت صدا گزینهای ایدهآل محسوب میشود.
تراشه **PAM8006** دارای دو کانال خروجی استریو بوده و در ولتاژ **13 ولت** قادر است **10 وات برای هر کانال** روی بلندگوهای **8 اهم** تولید کند. این آیسی با راندمان بیش از **90 درصد**، گرمای بسیار کمی تولید کرده و به مدارهای محافظ اتصال کوتاه، افزایش دما، اضافهجریان، UVLO، Mute و Shutdown مجهز است.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل تراشه | PAM8006 |
| نوع مدار | Class-D Stereo Audio Amplifier |
| تعداد کانال | 2 کانال (استریو) |
| توان خروجی | 2×10 وات (در 13V و 8Ω) |
| ولتاژ تغذیه | 7.5 تا 18 ولت DC |
| ولتاژ پیشنهادی | 12 تا 15 ولت DC |
| امپدانس بلندگو | 4 تا 8 اهم |
| راندمان | بیش از 90% |
| نسبت سیگنال به نویز (SNR) | 95dB |
| ورودی صدا | AUX استریو (L/R/GND) |
| حفاظت داخلی | اتصال کوتاه، افزایش دما، اضافهجریان، UVLO، Mute و Shutdown |
| نوع نصب | THT (بسته به مدل ماژول) |
| دمای کاری | -20 تا +85 درجه سانتیگراد |
—
ویژگیهای کلیدی
• تراشه اصلی PAM8006 شرکت Diodes Incorporated
• آمپلیفایر دیجیتال کلاس D با راندمان بالا
• توان خروجی استریو 2×10 وات
• کیفیت صدای مطلوب با اعوجاج پایین
• راندمان بیش از 90 درصد و تولید حرارت کم
• دارای مدارهای محافظ اتصال کوتاه، اضافهجریان، افزایش دما و UVLO
• قابلیت Mute و Shutdown داخلی
• مناسب برای بلندگوهای 4 و 8 اهم
—
کاربردهای پیشنهادی
• ساخت اسپیکر رومیزی
• سیستمهای صوتی قابل حمل
• تجهیزات چندرسانهای
• پروژههای DIY و آموزشی
• آمپلیفایر صوتی برای بردهای الکترونیکی
• سیستمهای صوتی خانگی کوچک
• تقویتکننده صوتی برای بلندگوهای 4 و 8 اهم
—
