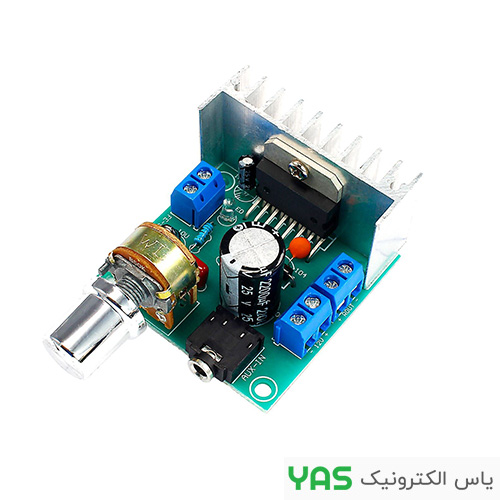

ماژول آمپلی فایر استریو 10W مبتنی بر TDA7297 :
ماژول **آمپلیفایر استریو TDA7297** یک تقویتکننده صوتی **کلاس AB** با کیفیت صدای بالا است که بر پایه تراشه **TDA7297** شرکت **STMicroelectronics** طراحی شده است. این ماژول به دلیل طراحی ساده، اعوجاج کم و کیفیت صدای مطلوب، برای ساخت اسپیکرهای رومیزی، سیستمهای صوتی خانگی، پروژههای DIY، تجهیزات آموزشی و تقویتکنندههای صوتی کوچک کاربرد فراوانی دارد.
تراشه **TDA7297** دارای دو کانال خروجی بهصورت **Bridge (BTL)** بوده و در ولتاژ **12 ولت** میتواند حدود **2×10 وات** توان خروجی روی بلندگوهای 8 اهم ارائه دهد. در ولتاژهای بالاتر (حدود 15 تا 18 ولت)، توان خروجی هر کانال تا حدود **15 وات** نیز افزایش مییابد. همچنین این آیسی دارای مدارهای محافظ داخلی در برابر اتصال کوتاه و افزایش دما است.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل تراشه | TDA7297 |
| نوع مدار | Class-AB Stereo Amplifier |
| تعداد کانال | 2 کانال (استریو) |
| توان خروجی | 2×10 وات (در 13V و 8Ω) |
| حداکثر توان | 2×15 وات (در 18V و 8Ω) |
| ولتاژ تغذیه | 6 تا 18 ولت DC |
| ولتاژ پیشنهادی | 12 ولت DC |
| امپدانس بلندگو | 4 تا 8 اهم |
| پاسخ فرکانسی | 20Hz تا 20kHz |
| اعوجاج (THD) | حدود 0.3% در توان 1 وات |
| ورودی صدا | AUX استریو (L/R/GND) |
| حفاظت داخلی | اتصال کوتاه، افزایش دما، Mute و Standby |
| نوع نصب | THT (پایهدار) |
—
ویژگیهای کلیدی
• تراشه اصلی TDA7297 شرکت STMicroelectronics
• آمپلیفایر استریو کلاس AB با کیفیت صدای بالا
• توان خروجی 2×10 وات (تا 2×15 وات در شرایط مناسب)
• محدوده تغذیه 6 تا 18 ولت
• دارای مدارهای Mute و Standby
• حفاظت در برابر اتصال کوتاه و افزایش دما
• حداقل قطعات جانبی موردنیاز برای راهاندازی
• مناسب برای بلندگوهای 4 و 8 اهم
—
کاربردهای پیشنهادی
• ساخت اسپیکر رومیزی
• سیستمهای صوتی خانگی
• تقویتکننده صوتی برای تلویزیون و رادیو
• پروژههای DIY و آموزشی
• سیستمهای صوتی قابل حمل
• آمپلیفایر برای بردهای آردوینو و رزبریپای
—
