شیلد آردوینو USB Host :

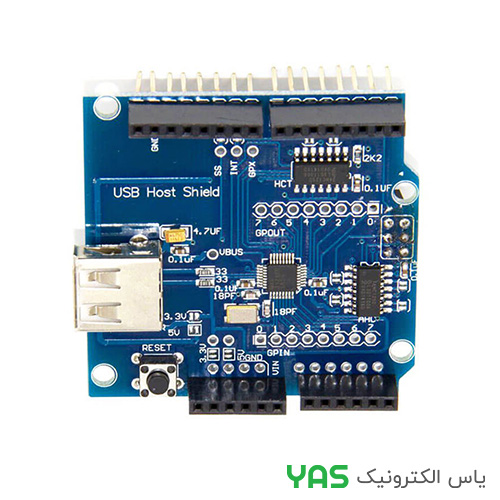

شیلد **Arduino USB Host Shield** یک برد توسعه مبتنی بر کنترلر **MAX3421E** است که قابلیت **میزبان USB (USB Host)** را به بردهای **Arduino UNO، Mega2560، Leonardo و Due** اضافه میکند. این شیلد امکان اتصال و کنترل انواع تجهیزات USB مانند **کیبورد، ماوس، دسته بازی (PS3، PS4، Xbox)، فلش مموری، دانگلهای بلوتوث USB، بارکدخوان و سایر تجهیزات USB HID** را فراهم میکند.
کنترلر **MAX3421E** از طریق رابط **SPI** با آردوینو ارتباط برقرار کرده و توسط کتابخانه **USB Host Shield Library 2.0** از طیف گستردهای از تجهیزات USB پشتیبانی میکند. همچنین این شیلد دارای سوکت **USB Type-A Female**، رگولاتور 3.3 ولت و مدار مدیریت تغذیه USB است.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع برد | Arduino USB Host Shield |
| کنترلر اصلی | MAX3421E |
| سازگاری | Arduino UNO / Mega2560 / Leonardo / Due |
| رابط ارتباطی | SPI |
| پورت USB | USB Type-A Female |
| استاندارد USB | USB 2.0 Full-Speed / Low-Speed |
| ولتاژ کاری | 5V DC |
| ولتاژ داخلی کنترلر | 3.3V |
| حداکثر جریان USB | تا 500mA (بسته به منبع تغذیه) |
| نوع نصب | Shield روی برد آردوینو |
—
ویژگیهای کلیدی
• مبتنی بر کنترلر USB Host مدل MAX3421E
• افزودن قابلیت USB Host به Arduino
• ارتباط با میکروکنترلر از طریق SPI
• پشتیبانی از کیبورد و ماوس USB
• پشتیبانی از دستههای بازی PS3، PS4، Xbox و Wii
• امکان اتصال دانگل Bluetooth USB
• سازگار با USB Host Shield Library 2.0
• دارای سوکت USB Type-A استاندارد
• مناسب برای پروژههای رباتیک، کنترل صنعتی و اتوماسیون
—
کاربردهای پیشنهادی
• اتصال کیبورد و ماوس به آردوینو
• کنترل دستههای بازی USB
• ارتباط با دانگل بلوتوث USB
• کنترل تجهیزات HID
• پروژههای رباتیک
• اتوماسیون صنعتی
• تجهیزات آموزشی
• پروژههای اینترنت اشیاء (IoT)
—
