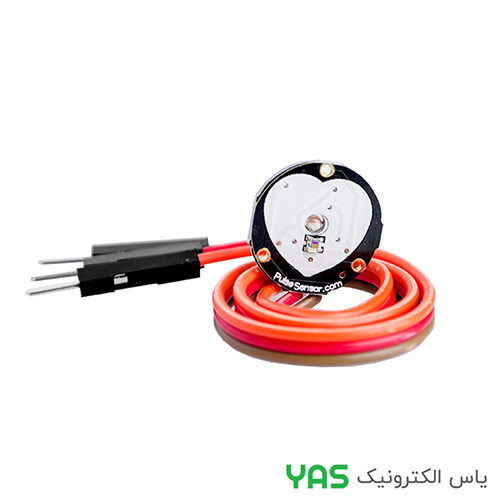

ماژول ضربان قلب Pulse Sensor :
ماژول **Pulse Sensor** یک سنسور اپتیکی اندازهگیری **ضربان قلب (Heart Rate)** مبتنی بر فناوری **Photoplethysmography (PPG)** است که برای پروژههای آموزشی، پزشکی، ورزشی و تجهیزات پوشیدنی طراحی شده است. این سنسور با استفاده از یک **LED سبز** و یک **فتوسنسور**، تغییرات حجم خون در مویرگهای انگشت یا لاله گوش را تشخیص داده و سیگنال آنالوگ متناسب با ضربان قلب تولید میکند. این ماژول به دلیل طراحی ساده، ابعاد کوچک و راهاندازی آسان، یکی از محبوبترین سنسورهای ضربان قلب برای **Arduino، ESP32، STM32 و Raspberry Pi** محسوب میشود.
Pulse Sensor تنها به **سه پایه VCC، GND و Signal** نیاز دارد و خروجی آن مستقیماً به ورودی ADC میکروکنترلر متصل میشود. این سنسور با **ولتاژ 3 تا 5.5 ولت** کار کرده و دارای کتابخانهها و نمونهکدهای آماده برای انواع بردهای توسعه است.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع سنسور | Optical Heart Rate Sensor (PPG) |
| نوع خروجی | آنالوگ |
| ولتاژ تغذیه | 3V تا 5.5V DC |
| جریان مصرفی | حدود 3 تا 4 میلیآمپر |
| تعداد پایهها | 3 پایه (VCC، GND، Signal) |
| طول کابل | حدود 60 سانتیمتر |
| قطر سنسور | حدود 16 میلیمتر |
| نوع اتصال | کانکتور سه سیمه |
| دمای کاری | -40 تا +85 درجه سانتیگراد |
—
ویژگیهای کلیدی
• اندازهگیری ضربان قلب با فناوری PPG
• خروجی آنالوگ و اتصال مستقیم به ADC
• ولتاژ کاری 3 تا 5.5 ولت
• مصرف توان پایین
• ابعاد کوچک و مناسب تجهیزات پوشیدنی
• نصب و راهاندازی آسان
• دارای نمونهکد و کتابخانه آماده برای Arduino
• سازگار با Arduino، ESP32، STM32 و Raspberry Pi
• مناسب برای پروژههای آموزشی، تحقیقاتی و پزشکی
—
کاربردهای پیشنهادی
• اندازهگیری ضربان قلب (BPM)
• تجهیزات پزشکی آموزشی
• پروژههای Arduino و ESP32
• دستگاههای سلامت پوشیدنی (Wearable)
• تجهیزات ورزشی و تناسب اندام
• پروژههای اینترنت اشیاء (IoT)
• سیستمهای پایش سلامت
• پروژههای بیوالکترونیک
—
دیتاشیت ماژول Pulse Sensor :
راهنمای راه اندازی ماژول ضربان قلب Pulse Sensor :
—
