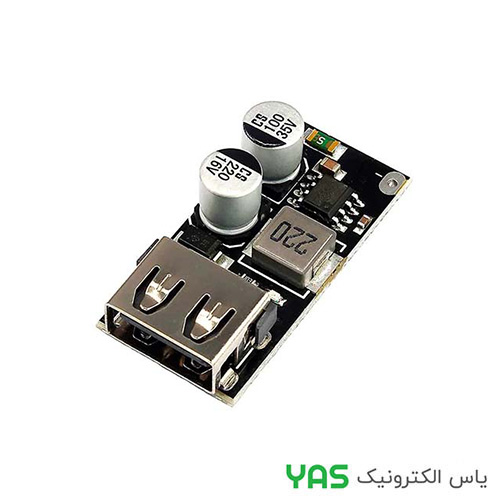

ماژول کاهنده ولتاژ تک پورت QC3 (مبدل DC-DC با خروجی فست شارژ)
ماژول کاهنده ولتاژ تک پورت QC3 یک مبدل DC-DC کاهنده (Buck Converter) است که برای ساخت شارژرهای فست شارژ با پشتیبانی از پروتکل Quick Charge 3.0 طراحی شده است. این ماژول با دریافت ولتاژ ورودی DC (معمولاً 6 تا 32 ولت)، ولتاژ خروجی را به صورت خودکار تنظیم کرده و به دستگاه متصل، امکان شارژ سریع را می‌دهد. کاربرد اصلی این ماژول در ساخت شارژر خودرو، موتور سیکلت، پنل‌های خورشیدی و پروژه‌های DIY است.
مشخصات فنی
| نوع قطعه | مبدل DC-DC کاهنده با خروجی فست شارژ QC3.0 |
| ولتاژ ورودی | 6 تا 32 ولت DC (برخی مدل‌ها 4.5 تا 32 ولت) |
| ولتاژ خروجی | 5 ولت پیش‌فرض، در حالت فست شارژ به صورت خودکار بین 3 تا 12 ولت تنظیم می‌شود |
| حداکثر توان خروجی | 24 وات |
| حداکثر جریان خروجی | 3.4 آمپر (در ولتاژ 5 ولت)، 2.5 آمپر (در ولتاژ 9 ولت)، 2 آمپر (در ولتاژ 12 ولت) |
| پروتکل‌های پشتیبانی‌شده | QC3.0، QC2.0، BC1.2، Apple، Samsung، FCP (هوآوی)، AFC، MTK PE+1.1/PE+2.0، SFCP |
| راندمان | 90% تا 97% |
| حفاظت‌ها | محافظت در برابر اضافه‌ولتاژ ورودی، کم‌ولتاژ، اضافه‌جریان، اتصال کوتاه خروجی و اضافه‌دما |
| ابعاد | حدود 38 × 19 × 9.5 میلی‌متر |
| پورت خروجی | USB Type-A |
ویژگی‌های کلیدی
- پشتیبانی از Quick Charge 3.0: امکان شارژ سریع دستگاه‌های سازگار با QC3.0 با تنظیم خودکار ولتاژ در گام‌های 200 میلی‌ولت.
- سازگاری گسترده: پشتیبانی از اکثر پروتکل‌های فست شارژ رایج از جمله QC2.0/3.0، FCP، AFC و MTK PE.
- راندمان بالا: راندمان تبدیل تا 97% که باعث کاهش تلفات توان و گرمای تولیدی می‌شود.
- ابعاد فشرده: مناسب برای نصب در فضاهای محدود مانند داخل خودرو یا جعبه‌های پروژه.
- حفاظت چندلایه: دارای مدارات محافظتی برای جلوگیری از آسیب به ماژول و دستگاه متصل.
- ولتاژ ورودی گسترده: قابل استفاده با منابع تغذیه مختلف از 6 تا 32 ولت.
کاربردهای پیشنهادی
- ساخت شارژر خودرو و موتور سیکلت
- شارژر خورشیدی برای گوشی موبایل و تبلت
- تغذیه دوربین خودرو (دش‌کم) با فست شارژ
- پروژه‌های DIY و ساخت پاوربانک
- تبدیل آداپتورهای معمولی به شارژر فست شارژ
- شارژر قابل حمل برای سفر و کمپینگ
