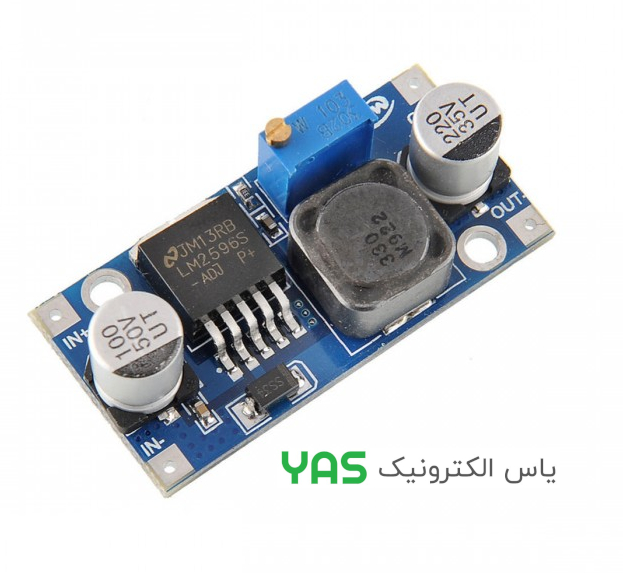

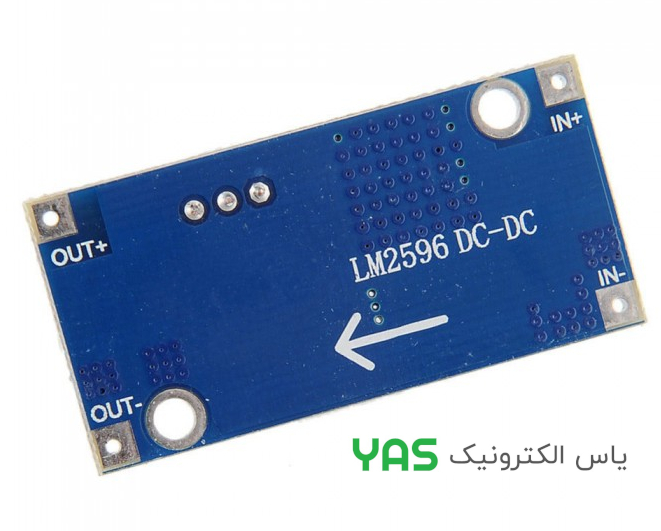

ماژول کاهنده ولتاژ LM2596HVS :
ماژول **LM2596HVS DC-DC Buck Converter** یک مبدل کاهنده ولتاژ (Step-Down) با راندمان بالا است که بر پایه آی‌سی **LM2596HVS** شرکت **Texas Instruments** طراحی شده است. تفاوت اصلی این ماژول با نسخه معمولی **LM2596**، قابلیت تحمل **ولتاژ ورودی بالاتر تا 60 ولت** است. این ویژگی باعث می‌شود ماژول برای کاربردهای صنعتی، سیستم‌های خورشیدی، تجهیزات خودرویی و منابع تغذیه با ولتاژ بالا بسیار مناسب باشد.
این ماژول دارای ولتاژ خروجی قابل تنظیم از طریق **پتانسیومتر مولتی‌ترن** بوده و با راندمان تا **90 درصد**، امکان تأمین جریان خروجی تا **3 آمپر** را فراهم می‌کند. همچنین از حفاظت‌های داخلی مانند **محدودکننده جریان، حفاظت حرارتی و خاموشی خودکار** بهره می‌برد و برای تغذیه انواع بردهای آردوینو، ESP32، Raspberry Pi، تجهیزات مخابراتی و سیستم‌های صنعتی مناسب است.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| آی‌سی اصلی | LM2596HVS |
| نوع مبدل | Buck (کاهنده ولتاژ) |
| ولتاژ ورودی | 4.5 تا 60 ولت DC |
| ولتاژ خروجی | 1.23 تا 57 ولت DC (قابل تنظیم) |
| حداکثر جریان خروجی | 3 آمپر |
| جریان خروجی پیشنهادی | 2 آمپر به صورت پیوسته |
| فرکانس سوئیچینگ | 150kHz |
| راندمان | تا 90٪ |
| نوع تنظیم خروجی | پتانسیومتر مولتی‌ترن |
| دمای کاری | -40 تا +125°C (آی‌سی) |
| ابعاد تقریبی ماژول | 43 × 21 × 14 میلی‌متر |
—
ویژگی‌های کلیدی
• مبتنی بر آی‌سی LM2596HVS
• تحمل ولتاژ ورودی تا 60 ولت
• ولتاژ خروجی قابل تنظیم توسط مولتی‌ترن
• راندمان بالا تا 90٪
• حداکثر جریان خروجی 3 آمپر
• حفاظت در برابر افزایش دما (Thermal Shutdown)
• محدودکننده جریان داخلی
• فرکانس سوئیچینگ 150kHz
• مناسب برای سیستم‌های صنعتی، خورشیدی و تجهیزات خودرویی
—
کاربردهای پیشنهادی
• منابع تغذیه صنعتی
• سیستم‌های خورشیدی
• تجهیزات خودرویی 24V و 48V
• تغذیه بردهای Arduino و ESP32
• تجهیزات مخابراتی
• پروژه‌های رباتیک
• منابع تغذیه قابل تنظیم
• پروژه‌های آموزشی و DIY
—
دیتاشیت آی‌سی LM2596HVS :
—
