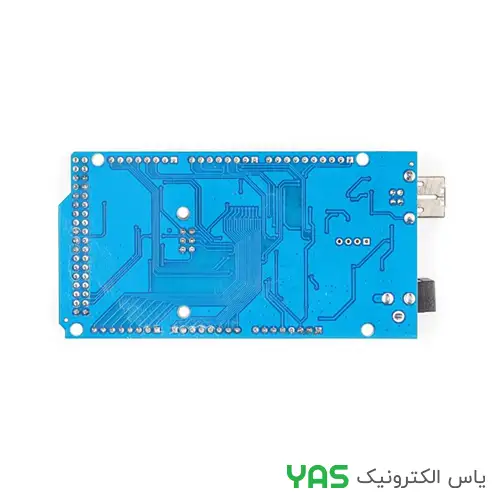

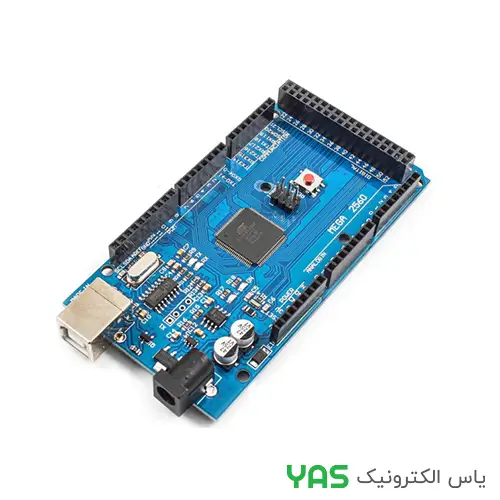

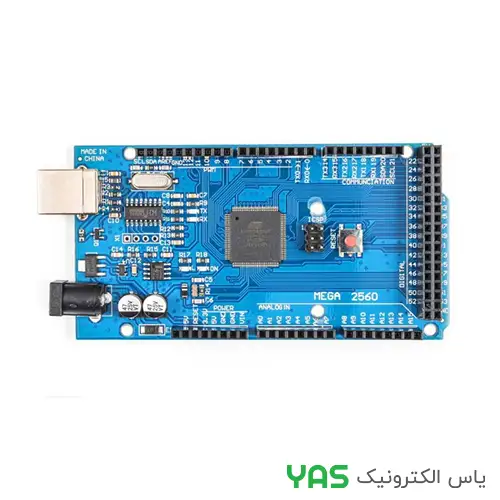

آردوینو MEGA 2560 CH340 (برد آردوینو مگا 2560 نسخه اقتصادی)
آردوینو MEGA 2560 CH340 یک برد میکروکنترلر توسعه‌یافته است که از نظر مشخصات فنی و پایه‌آرایی، کپی کاملی از برد اصلی Arduino Mega 2560 Rev3 محسوب می‌شود. تنها تفاوت این برد با نسخه اورجینال، استفاده از چیپ اقتصادی CH340G به جای چیپ ATmega16U2 برای تبدیل USB به سریال است که هدف آن کاهش قیمت نهایی محصول بوده است. با این وجود، عملکرد و قابلیت‌های برد به طور کامل مشابه نسخه اصلی است و برای پروژه‌هایی که نیاز به تعداد زیادی پایه ورودی/خروجی، حافظه بالا و چندین پورت سریال دارند، گزینه‌ای عالی و مقرون‌به‌صرفه محسوب می‌شود.
مشخصات فنی
| نوع قطعه | برد توسعه آردوینو (Arduino Compatible Board) |
| مدل | Arduino MEGA 2560 CH340 (نسخه اقتصادی) |
| میکروکنترلر | ATmega2560 |
| ولتاژ کاری | 5 ولت DC |
| ولتاژ ورودی (پیشنهادی) | 7 تا 12 ولت DC |
| ولتاژ ورودی (حد مجاز) | 6 تا 20 ولت DC |
| فرکانس کلاک | 16 مگاهرتز |
| حافظه Flash | 256 کیلوبایت (8 کیلوبایت برای بوت‌لودر) |
| حافظه SRAM | 8 کیلوبایت |
| حافظه EEPROM | 4 کیلوبایت |
| تعداد پین‌های دیجیتال | 54 عدد (15 عدد PWM) |
| تعداد پین‌های آنالوگ | 16 عدد |
| تعداد پورت سریال | 4 عدد (UART سخت‌افزاری) |
| حداکثر جریان هر پین I/O | 40 میلی‌آمپر |
| حداکثر جریان پین 3.3V | 50 میلی‌آمپر |
| چیپ مبدل USB به سریال | CH340G |
| نوع کانکتور USB | USB Type-B |
| ابعاد | 101.52 × 53.3 میلی‌متر |
| وزن | حدود 37 گرم |
ویژگی‌های کلیدی
- سازگاری کامل با آردوینو مگا 2560: تمام کدها، شیلدها و کتابخانه‌های آردوینو مگا 2560 روی این برد نیز قابل استفاده هستند.
- چیپ CH340G: به عنوان مبدل USB به سریال، جایگزین چیپ ATmega16U2 شده و هزینه تولید را کاهش می‌دهد.
- منابع فراوان: 54 پین دیجیتال، 16 پین آنالوگ، 4 پورت سریال سخت‌افزاری و حافظه 256 کیلوبایتی.
- پشتیبانی از تغذیه دوگانه: از طریق USB (5 ولت) یا آداپتور خارجی (7 تا 12 ولت) تغذیه می‌شود.
- محافظ پلی‌فیوز: دارای فیوز قابل تنظیم مجدد برای محافظت از پورت USB کامپیوتر در برابر اتصال کوتاه و جریان بیش از حد.
- نصب آسان درایور: نیازمند نصب درایور CH340 بر روی سیستم‌عامل (Windows, Linux, Mac) است.
کاربردهای پیشنهادی
- پرینترهای سه‌بعدی (مانند فریمورک Marlin)
- پروژه‌های رباتیک پیشرفته با چندین موتور و سنسور
- اتوماسیون صنعتی و سیستم‌های کنترل
- مانیتورینگ داده و ذخیره‌سازی اطلاعات از چندین سنسور
- پروژه‌های خانه هوشمند و اینترنت اشیا (IoT)
- تابلوهای LED و سیستم‌های نورپردازی پیچیده
- پروژه‌های آموزشی و دانشگاهی پیشرفته
نکته مهم
هنگام استفاده از برد آردوینو MEGA 2560 CH340، حتماً باید درایور چیپ CH340 را بر روی کامپیوتر خود نصب کنید، در غیر این صورت برد در Arduino IDE شناسایی نخواهد شد. درایور را می‌توانید از وب‌سایت رسمی سازنده چیپ (WCH) دانلود کنید. پس از نصب درایور و اتصال برد، در منوی Tools > Board گزینه “Arduino Mega or Mega 2560” را انتخاب کرده و در منوی Tools > Port پورت COM مربوطه را انتخاب کنید.
