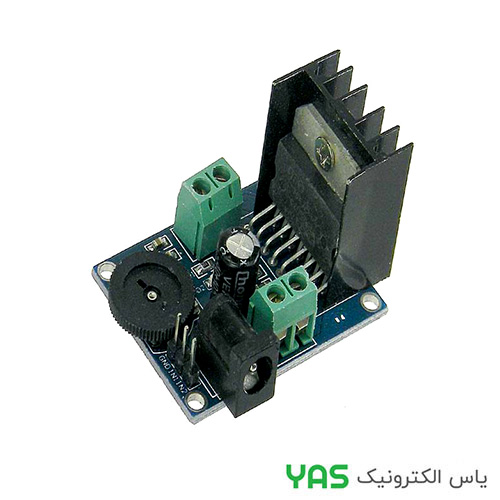

ماژول آمپلی فایر استریو ولوم‌دار 7W مبتنی بر TDA7266 :
ماژول **آمپلی‌فایر استریو TDA7266** یک تقویت‌کننده صوتی **کلاس AB** با کیفیت صدای مناسب و مصرف توان پایین است که بر پایه تراشه **TDA7266** شرکت **STMicroelectronics** طراحی شده است. وجود **ولوم تنظیم صدا** روی برد، استفاده از این ماژول را در اسپیکرهای رومیزی، تجهیزات چندرسانه‌ای، تلویزیون، رادیو، پروژه‌های DIY و سیستم‌های صوتی کوچک بسیار آسان کرده است.
تراشه **TDA7266** با ولتاژ **3 تا 18 ولت DC** کار می‌کند و در ولتاژ مناسب قادر است **7 وات برای هر کانال** روی بلندگوهای **8 اهم** تولید کند. این آی‌سی دارای عملکرد **Standby** و **Mute**، حفاظت اتصال کوتاه و حفاظت حرارتی بوده و به دلیل عدم نیاز به مدارهای جانبی زیاد، طراحی ساده و پایداری بالایی دارد.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل تراشه | TDA7266 |
| نوع مدار | Class-AB Stereo Bridge Amplifier |
| تعداد کانال | 2 کانال (استریو) |
| توان خروجی | 2×7 وات |
| ولتاژ تغذیه | 3 تا 18 ولت DC |
| ولتاژ پیشنهادی | 9 تا 12 ولت DC |
| امپدانس بلندگو | 4 تا 8 اهم |
| پاسخ فرکانسی | 20Hz تا 20kHz |
| ورودی صدا | AUX استریو |
| تنظیم صدا | ولوم (پتانسیومتر) روی برد |
| حفاظت داخلی | اتصال کوتاه، حفاظت حرارتی، Standby و Mute |
| ابعاد تقریبی برد | 45 × 33 میلی‌متر |
—
ویژگی‌های کلیدی
• تراشه اصلی TDA7266 شرکت STMicroelectronics
• آمپلی‌فایر استریو کلاس AB با کیفیت صدای مطلوب
• توان خروجی 2×7 وات
• ولوم تنظیم حجم صدا روی برد
• محدوده تغذیه وسیع از 3 تا 18 ولت DC
• دارای حالت Standby و Mute
• حفاظت اتصال کوتاه و افزایش دما
• مناسب برای بلندگوهای 4 و 8 اهم
—
کاربردهای پیشنهادی
• اسپیکرهای رومیزی
• تلویزیون و رادیو
• سیستم‌های صوتی کوچک
• پروژه‌های DIY
• تجهیزات آموزشی
• تقویت‌کننده صوتی استریو کم‌مصرف
—
