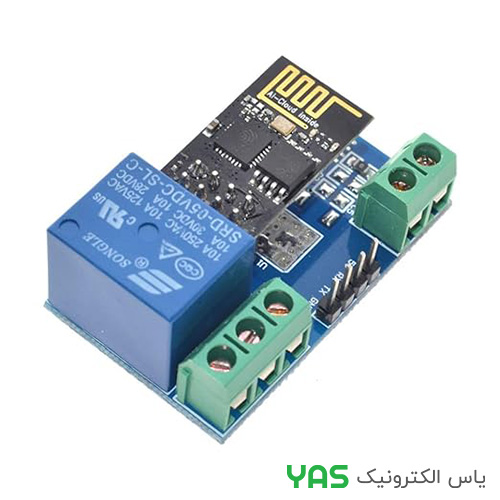

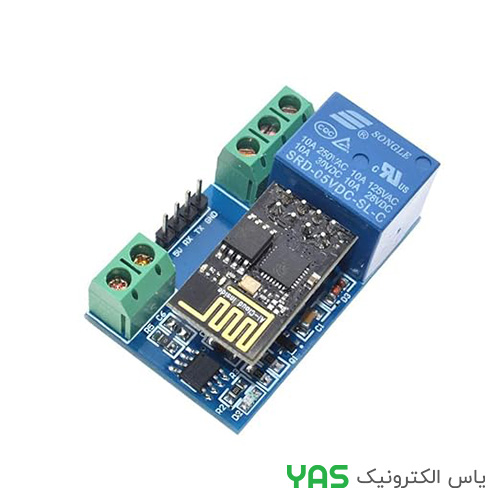

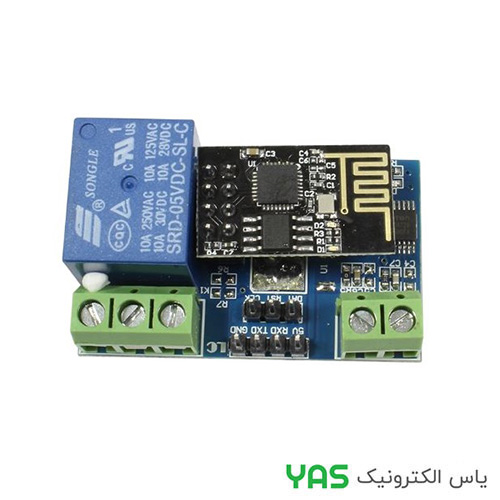

ماژول وای فای با رله ESP8266 -01

ماژول وای فای ESP8266 داخلی دارای سه حالت عملیاتی است: STA (کلاینت)، AP (داغ)، STA + AP (کلاینت + داغ)، با توجه به عملکرد ماژول، حالت عملیاتی ماژول وای فای مربوطه را انتخاب کنید.

این ماژول باید از نرم‌افزار اشکال‌زدایی سریال روی رایانه و ماژول USB به TTL برای ارسال دستورات AT برای پیکربندی ماژول وای فای، پین‌های RX، TX و GND ماژول USB به TTL و سپس پین‌های TX، RX و GND ماژول، IN + و IN – 5V منبع تغذیه استفاده کند. توجه: این محصول در دو نوع ماژول رله موجود است: JQC3F-5VDC-C و SRD-05VDC-SL-C. ارسال آن به صورت تصادفی خواهد بود.

ماژول WIFI ESP8266 روی برد، حالت AP می‌تواند همزمان به 5 کلاینت متصل شود.

این ماژول دو روش برای کار دارد:

(i) تلفن همراه که مستقیماً روی ماژول WIFI نصب می‌شود؛

(ii) تلفن همراه و ماژول WIFI نیز روی روتر حمل می‌شوند.
