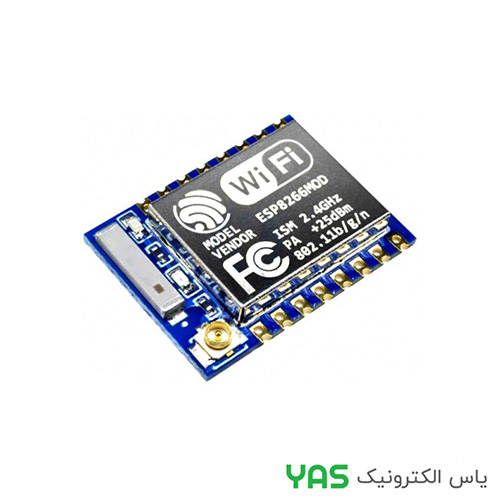

ماژول وای فای ESP8266 07

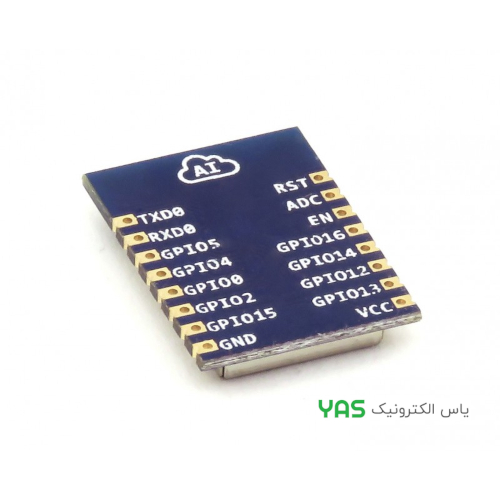

چیدمان پین‌ها:
TXD/RXD – خطوط رابط UART
GND – mass
VCC – منبع تغذیه ۳.۳ ولت
CH_PD – خط خاموش کردن، پس از اتصال GND، ماژول به حالت خواب می‌رود.
ADC – خط ADC
REST – Reset
GPIOx – خطوط ماژول GPIO
توجه!

وارد کردن خط CH_PD 3.3 ولت و خط GND به خط GPIO15، حالت به‌روزرسانی نرم‌افزار ماژول را آغاز می‌کند.

ویژگی‌ها:
ماژول ESP8266MOD
ولتاژ تغذیه: 3.3 ولت
فرکانس عملکرد 2.4 گیگاهرتز
سطح توان ارسالی: +25dBm
آنتن داخلی تراشه Rainsun و کانکتور U.FL برای آنتن خارجی.
استاندارد WiFi – 802.11 b/g/n
اتصالات: 9 پورت GPIO، 1 پورت ADC، UART
انتقال UART
ابعاد: 22×16[میلی‌متر]
