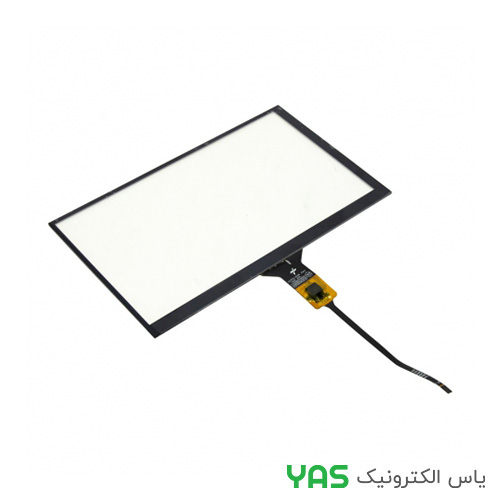

تاچ خازنی 7 اینچ GT911 :
پنل **تاچ خازنی 7 اینچ GT911** یک صفحه لمسی **Projected Capacitive (PCAP)** مجهز به کنترلر **GT911** شرکت **Goodix** است که برای نمایشگرهای **7 تا 8 اینچی** طراحی شده است. این پنل از **رابط I2C** استفاده کرده و قابلیت تشخیص همزمان **5 نقطه لمس (5-Point Multi-Touch)** را با دقت و سرعت بالا فراهم می‌کند. از این تاچ در نمایشگرهای Raspberry Pi، بردهای ARM، نمایشگرهای صنعتی، HMI و پروژه‌های مبتنی بر STM32، ESP32 و Linux استفاده می‌شود.
کنترلر **GT911** دارای قابلیت **کالیبراسیون خودکار، جبران تغییرات دما، حذف نویز و فرکانس‌پری تطبیقی (Adaptive Frequency Hopping)** بوده و از شیشه محافظ تا ضخامت **2 میلی‌متر** پشتیبانی می‌کند. ارتباط پنل با پردازنده از طریق خطوط **SDA، SCL، INT و RST** انجام می‌شود.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع پنل | Projected Capacitive Touch Panel (PCAP) |
| کنترلر لمسی | GT911 (Goodix) |
| اندازه صفحه | 7 اینچ |
| تعداد نقاط لمس | 5 نقطه همزمان |
| رابط ارتباطی | I2C |
| ولتاژ کاری کنترلر | 2.8V تا 3.3V |
| نرخ گزارش‌دهی (Report Rate) | 100Hz |
| کانال‌های سنسور | 26TX × 14RX |
| ضخامت شیشه قابل پشتیبانی | 0.55 تا 2 میلی‌متر |
| دمای کاری | -40 تا +85°C |
| رابط سیگنال | SDA، SCL، INT، RST |
—
ویژگی‌های کلیدی
• کنترلر اصلی Goodix GT911
• پشتیبانی از لمس همزمان 5 نقطه
• ارتباط از طریق I2C
• نرخ نمونه‌برداری 100 هرتز
• کالیبراسیون خودکار و جبران تغییرات دما
• مقاومت بالا در برابر نویز الکترومغناطیسی
• قابلیت کار از پشت شیشه محافظ
• مناسب برای نمایشگرهای 7 و 8 اینچی
• سازگار با Raspberry Pi، Linux، Android، STM32 و ESP32
—
کاربردهای پیشنهادی
• نمایشگرهای Raspberry Pi
• پنل‌های HMI صنعتی
• تجهیزات پزشکی
• سیستم‌های خانه هوشمند
• نمایشگرهای اندرویدی
• پروژه‌های STM32 و ESP32
• تجهیزات کنترل صنعتی
• کیوسک‌های لمسی
—
دیتاشیت کنترلر GT911 :
—
