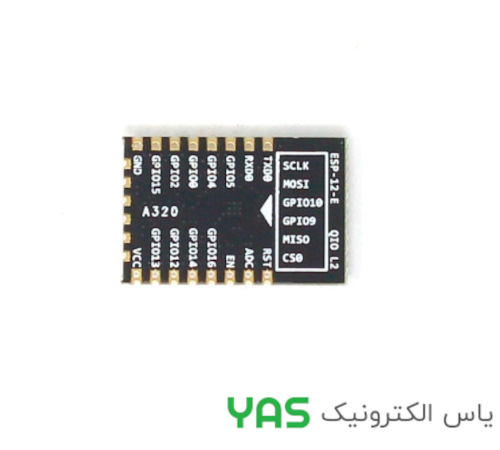

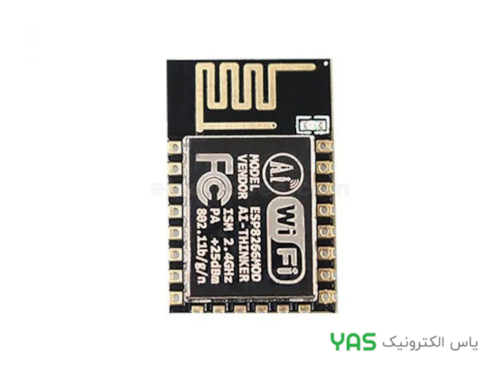

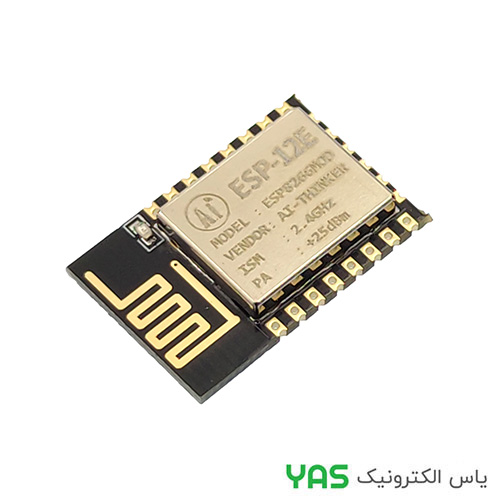

ماژول وای فای ESP-12E برند AI–THINKER

ماژول سریال وای‌فای Ai Thinker ESP-12E ESP8266 یک فناوری با مصرف انرژی بسیار کم است که به طور ویژه برای دستگاه‌های تلفن همراه و برنامه‌های IoT طراحی شده است. دستگاه فیزیکی کاربر می‌تواند به یک شبکه بی‌سیم Wifi، ارتباطات اینترنتی یا اینترانت و قابلیت‌های شبکه متصل شود.

پردازنده مرکزی ESP8266 در اندازه‌های کوچکتر ماژول، Tensilica L106 را در خود جای داده و میکروکنترلر 32 بیتی فوق کم‌مصرف پیشرو در صنعت را با حالت کوتاه 16 بیتی، پشتیبانی از سرعت کلاک 80 مگاهرتز، 160 مگاهرتز، پشتیبانی از RTOS، Wi-Fi MAC/BB/RF/PA/LNA یکپارچه، آنتن داخلی، ادغام می‌کند.

این ماژول از استاندارد IEEE802.11 b/g/n و پروتکل TCP/IP کامل پشتیبانی می‌کند. کاربران می‌توانند از این ماژول‌ها برای اضافه کردن به شبکه یک دستگاه موجود یا ساخت یک کنترل‌کننده شبکه جداگانه استفاده کنند.

ESP8266 یک SOC بی‌سیم با ادغام بالا است که برای طراحان پلتفرم موبایل با محدودیت فضا و توان طراحی شده است. این دستگاه قابلیت بی‌نظیری برای تعبیه قابلیت‌های وای‌فای در سیستم‌های دیگر یا عملکرد به عنوان یک برنامه مستقل، با کمترین هزینه و حداقل فضای مورد نیاز، فراهم می‌کند.

ویژگی‌ها:
802.11 b/g/n
MCU 32 بیتی کم‌مصرف یکپارچه
ADC 10 بیتی یکپارچه
پشته پروتکل TCP/IP یکپارچه
سوئیچ TR، بالون، LNA، تقویت‌کننده توان و شبکه تطبیق یکپارچه
PLL، رگولاتورها و واحدهای مدیریت توان یکپارچه
پشتیبانی از تنوع آنتن
وای‌فای 2.4 گیگاهرتز، پشتیبانی از WPA/WPA2
پشتیبانی از حالت‌های عملیاتی STA/AP/STA+AP
پشتیبانی از عملکرد Smart Link برای دستگاه‌های اندروید و iOS
SDIO 2.0، (H) SPI، UART، I2C، I2S، IRDA، PWM، GPIO
STBC، 1×1 MIMO، 2×1 MIMO
A-MPDU & تجمیع A-MSDU و فاصله زمانی محافظت 0.4 ثانیه
توان خواب عمیق <10uA، جریان نشتی خاموشی <5uA
زمان بیدار شدن و ارسال بسته‌ها <2 میلی‌ثانیه
مصرف برق آماده به کار <1.0 میلی‌وات (DTIM3)
توان خروجی +20dBm در حالت 802.11b
محدوده دمای عملیاتی -40 درجه سانتیگراد ~ 125 درجه سانتیگراد
