ماژول ترموکوپل MAX6675

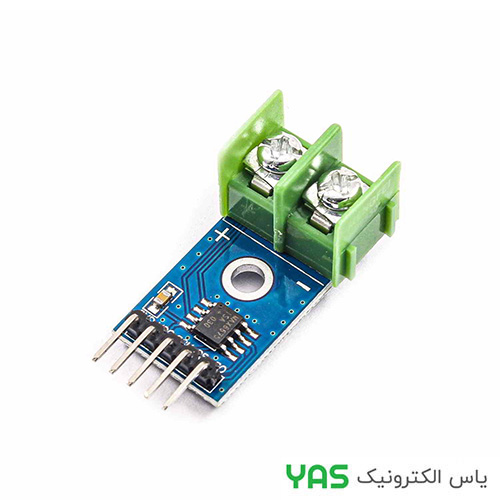

ماژول ترموکوپل MAX6675 یک مبدل دمای دیجیتال برای اتصال ترموکوپل Type-K به میکروکنترلرها است. این ماژول با استفاده از آی‌سی MAX6675، ولتاژ بسیار کوچک ایجادشده توسط ترموکوپل را دریافت کرده و پس از جبران‌سازی اتصال سرد، دما را به‌صورت داده دیجیتال در اختیار میکروکنترلر قرار می‌دهد. رابط ارتباطی آن با پروتکل SPI-Compatible انجام می‌شود و رزولوشن اندازه‌گیری آن 0.25°C است. MAX6675 امکان اندازه‌گیری دما تا حدود 1024°C را فراهم کرده و برای آردوینو، سیستم‌های کنترل دما، تجهیزات صنعتی و پروژه‌های آزمایشگاهی گزینه‌ای کاربردی است.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع محصول | ماژول مبدل ترموکوپل به دیجیتال |
| مدل | MAX6675 |
| نوع ترموکوپل | Type-K |
| جبران‌سازی اتصال سرد | دارد |
| محدوده اندازه‌گیری | 0°C تا +1024°C |
| رزولوشن | 0.25°C |
| رزولوشن ADC | 12 بیت |
| رابط ارتباطی | SPI-Compatible |
| نوع انتقال داده | Serial Read-Only |
| تشخیص قطعی ترموکوپل | دارد |
| پایه‌های ارتباطی | VCC / GND / SCK / CS / SO |
| ورودی ترموکوپل | T+ / T- |
| نوع نصب آی‌سی | SMD |
| کاربرد ماژول | اندازه‌گیری دمای بالا |
ویژگی‌های کلیدی
- مناسب برای ترموکوپل نوع K
- دارای جبران‌سازی اتصال سرد داخلی
- رزولوشن اندازه‌گیری برابر 0.25°C
- قابلیت اندازه‌گیری دمای تا 1024°C
- دارای رابط ارتباطی SPI سازگار
- مجهز به تشخیص قطع ترموکوپل
- مناسب برای اتصال به میکروکنترلرها
- مناسب برای پروژه‌های کنترل دمایی
کاربردهای پیشنهادی
- اندازه‌گیری دمای کوره‌های صنعتی
- کنترل دمای هیتر و المنت
- پروژه‌های آردوینو و میکروکنترلری
- تجهیزات اندازه‌گیری و آزمایشگاهی
- سیستم‌های کنترل دمای صنعتی
- پایش دمای تجهیزات و ماشین‌آلات
پین‌های ماژول
| پایه | وظیفه |
|---|---|
| VCC | تغذیه ماژول |
| GND | زمین |
| SCK | کلاک ارتباط سریال |
| CS | انتخاب تراشه |
| SO | خروجی داده سریال |
| T+ | ورودی مثبت ترموکوپل |
| T- | ورودی منفی ترموکوپل |
نکته مهم
آی‌سی MAX6675 مشخصاً برای ترموکوپل نوع K طراحی شده و دمای اندازه‌گیری‌شده را با رزولوشن 0.25°C به‌صورت داده دیجیتال ارائه می‌کند. دقت واقعی سیستم علاوه بر MAX6675 به کیفیت ترموکوپل، اتصالات، شرایط حرارتی و نحوه نصب نیز وابسته است. همچنین مشخصات فیزیکی و ولتاژ تغذیه دقیق ماژول‌های آماده موجود در بازار ممکن است بر اساس طراحی برد سازنده متفاوت باشد؛ بنابراین پیش از اتصال، علامت پایه‌ها و مشخصات نمونه موجود بررسی شود.
