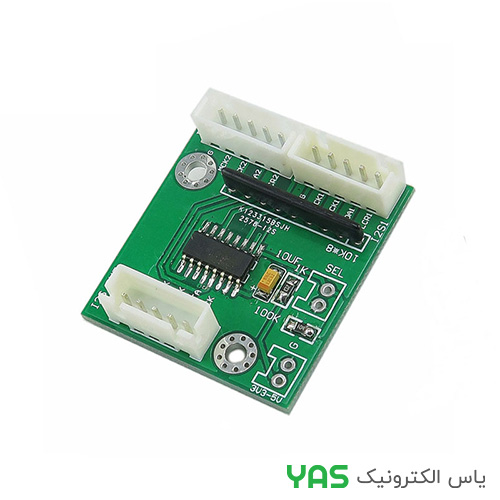

ماژول سوییچ دو کانال 74HC157 (مالتی‌پلکسر دیجیتال چهارگانه دو به یک)
آی سی 74HC157 یک مالتی‌پلکسر (Multiplexer) دیجیتال چهارگانه دو به یک است که در قالب یک ماژول سوییچ دو کانال نیز عرضه می‌شود. این قطعه به شما امکان می‌دهد تا از بین دو ورودی داده، یکی را بر اساس یک سیگنال انتخاب (Select) به خروجی هدایت کنید. ماژول 74HC157 به دلیل سرعت بالا، مصرف توان پایین و سازگاری با سطوح منطقی TTL و CMOS، یکی از پرکاربردترین آی سی‌های منطقی در پروژه‌های الکترونیکی و دیجیتال محسوب می‌شود.
مشخصات فنی
| نوع قطعه | مالتی‌پلکسر دیجیتال چهارگانه دو به یک (Quad 2-to-1 Multiplexer) |
| مدل | 74HC157 |
| خانواده منطقی | HC (High-Speed CMOS) |
| ولتاژ تغذیه | 2 تا 6 ولت DC |
| تعداد کانال | 4 کانال مستقل |
| ورودی‌های داده | 2 ورودی برای هر کانال (A و B) |
| خروجی | 1 خروجی برای هر کانال (Y) |
| ورودی انتخاب | 1 پایه Select مشترک برای همه کانال‌ها |
| ورودی Enable | 1 پایه فعال‌ساز (Active Low) برای فعال/غیرفعال کردن کل آی سی |
| سازگاری منطقی | TTL و CMOS |
| سرعت سوئیچینگ | حداکثر 20 نانوثانیه (در ولتاژ 5 ولت) |
| جریان خروجی | ±4 میلی‌آمپر (در ولتاژ 5 ولت) |
| دمای کاری | 40- تا 85+ درجه سانتی‌گراد |
| پکیج | DIP-16 یا SOIC-16 |
| تعداد پایه‌ها | 16 |
ویژگی‌های کلیدی
- چهار کانال مالتی‌پلکسر مستقل: امکان انتخاب بین دو ورودی برای هر کانال به صورت جداگانه.
- ورودی انتخاب مشترک: یک پایه Select برای همه کانال‌ها، انتخاب را ساده می‌کند.
- ورودی Enable فعال پایین: با اعمال سطح منطقی پایین، کل آی سی فعال و با سطح بالا غیرفعال می‌شود.
- سرعت بالا: زمان سوئیچینگ بسیار کوتاه (حدود 20 نانوثانیه) برای کاربردهای پرسرعت.
- مصرف توان پایین: طراحی CMOS برای کاهش مصرف انرژی.
- سازگاری با سطوح منطقی: قابل استفاده با خانواده‌های TTL و CMOS.
- خروجی سه‌حالته: خروجی‌ها در حالت غیرفعال (Enable بالا) به حالت امپدانس بالا می‌روند.
کاربردهای پیشنهادی
- انتخاب بین دو منبع داده در سیستم‌های دیجیتال
- مالتی‌پلکس کردن سیگنال‌های دیجیتال و آنالوگ
- مدارهای کنترل و انتخاب مسیر سیگنال
- سیستم‌های ارتباطی و شبکه‌های داده
- پروژه‌های رباتیک و اتوماسیون
- مدارهای تست و اندازه‌گیری
- پروژه‌های آموزشی و آزمایشگاهی
