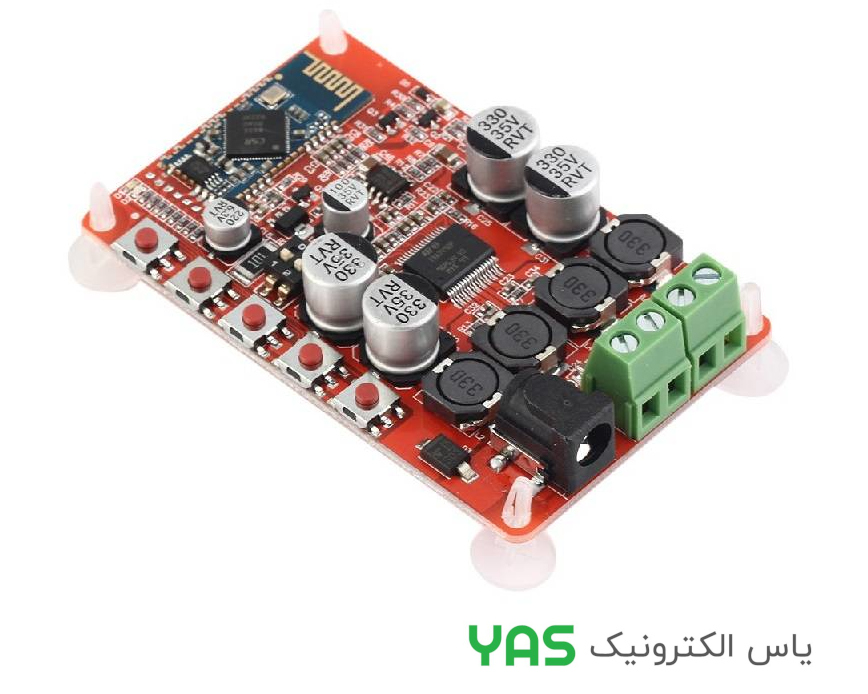

ماژول آمپلی فایر بلوتوثی استریو 25W مبتنی بر TDA7492P :
ماژول **آمپلیفایر بلوتوثی TDA7492P** یک تقویتکننده صوتی **کلاس D** مجهز به **گیرنده بلوتوث داخلی** است که بر پایه تراشه **TDA7492P** شرکت **STMicroelectronics** طراحی شده است. این ماژول با کیفیت صدای Hi-Fi، راندمان بالا و مصرف انرژی پایین، گزینهای مناسب برای ساخت اسپیکرهای بلوتوثی، سیستمهای صوتی خانگی، اسپیکرهای رومیزی و پروژههای DIY محسوب میشود.
تراشه **TDA7492P** با **ولتاژ 8 تا 26 ولت DC** کار میکند و در ولتاژ **20 ولت** قادر است **25 وات برای هر کانال** روی بلندگوهای **8 اهم** تولید کند. این آیسی دارای راندمان **90 درصد**، قابلیت **Standby** و **Mute**، حفاظت اتصال کوتاه و حفاظت حرارتی بوده و بسیاری از بردهای بلوتوثی مجهز به این تراشه از **ماژول بلوتوث CSR8635 نسخه 4.0** بهره میبرند.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| تراشه آمپلیفایر | TDA7492P |
| تراشه بلوتوث | CSR8635 (در اغلب نسخهها) |
| نسخه بلوتوث | Bluetooth 4.0 |
| نوع مدار | Class-D Stereo Audio Amplifier |
| تعداد کانال | 2 کانال (استریو) |
| توان خروجی | 2×25 وات |
| ولتاژ تغذیه | 8 تا 24 ولت DC (حداکثر 26 ولت) |
| ولتاژ پیشنهادی | 12 تا 20 ولت DC |
| امپدانس بلندگو | 4، 6، 8 و 16 اهم |
| راندمان | تا 90% |

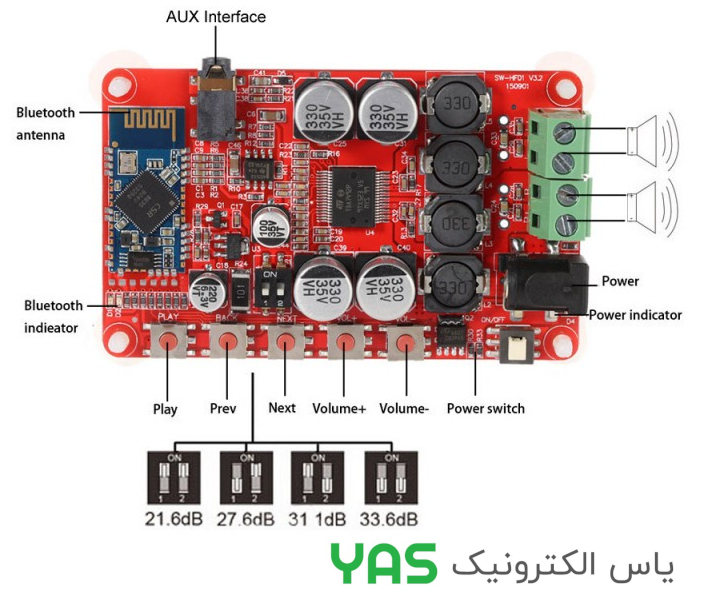

| ورودی صوت | Bluetooth و AUX |
| خروجی هدفون | جک 3.5 میلیمتری (در برخی نسخهها) |
| ابعاد تقریبی برد | 82 × 50 میلیمتر |
—
ویژگیهای کلیدی
• تراشه اصلی **TDA7492P** شرکت STMicroelectronics
• بلوتوث داخلی نسخه 4.0 با تراشه CSR8635 (در اغلب مدلها)
• آمپلیفایر کلاس D با کیفیت صدای Hi-Fi
• توان خروجی استریو **2×25 وات**
• راندمان بالا تا 90 درصد
• پشتیبانی از بلندگوهای 4 تا 16 اهم
• دارای حالت Standby و Mute
• حفاظت اتصال کوتاه و حفاظت حرارتی داخلی
• مناسب برای اسپیکرهای بلوتوثی و سیستمهای صوتی خانگی
—
کاربردهای پیشنهادی
• ساخت اسپیکر بلوتوثی
• سیستمهای صوتی خانگی
• اسپیکرهای رومیزی
• تجهیزات چندرسانهای
• پروژههای DIY و آموزشی
• تقویتکننده صوتی استریو
—
