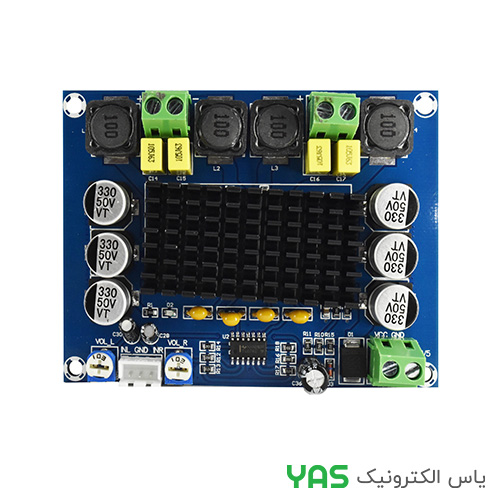

ماژول آمپلی فایر استریو 120W مدل XH-M543 :
ماژول **XH-M543** یک آمپلی‌فایر دیجیتال **کلاس D** با دو کانال استریو است که بر پایه تراشه **TPA3116D2** شرکت Texas Instruments طراحی شده است. این ماژول برای ساخت انواع سیستم‌های صوتی خانگی، اسپیکرهای حرفه‌ای، تجهیزات صوتی خودرو و پروژه‌های DIY مناسب بوده و به دلیل راندمان بالا، کیفیت صدای مطلوب و تولید حرارت کم، یکی از محبوب‌ترین ماژول‌های آمپلی‌فایر بازار محسوب می‌شود.
این ماژول **فاقد بلوتوث** بوده و تنها دارای ورودی صدای آنالوگ است. برای استفاده به‌صورت بیسیم می‌توان آن را به یک گیرنده بلوتوث مانند **MH-M18** یا **MH-M28** متصل کرد. توان خروجی اسمی آن **2×120 وات** است که در شرایط ایده‌آل، با تغذیه **24 ولت** و بلندگوهای **4 اهم** قابل دستیابی است.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل | XH-M543 |
| تراشه آمپلی‌فایر | TPA3116D2 |
| نوع مدار | Class-D Stereo Amplifier |
| تعداد کانال | 2 کانال (استریو) |
| توان خروجی | 2×120 وات (حداکثر) |
| ولتاژ تغذیه | 12 تا 26 ولت DC (24 ولت پیشنهادی) |
| جریان تغذیه پیشنهادی | حداقل 5 آمپر |
| امپدانس بلندگو | 4 تا 8 اهم |
| نسبت سیگنال به نویز | 100dB |
| راندمان | بیش از 90% |
| ورودی صدا | AUX استریو (L/R/GND) |
| ابعاد | 92 × 68 × 16 میلی‌متر |
| وزن | حدود 68 گرم |
| نوع نصب | THT (پایه‌دار) |
—
ویژگی‌های کلیدی
• آمپلی‌فایر دیجیتال کلاس D با تراشه TPA3116D2
• توان خروجی حداکثر 2×120 وات
• راندمان بالای 90 درصد و تولید حرارت کم
• کیفیت صدای شفاف با اعوجاج پایین
• مناسب برای بلندگوهای 4 و 8 اهم
• دارای مدار محافظ اتصال کوتاه، اضافه‌جریان، افزایش دما، افت و افزایش ولتاژ و DC Protection
• مناسب برای سیستم‌های صوتی خانگی و حرفه‌ای
—
کاربردهای پیشنهادی
• ساخت آمپلی‌فایر استریو پرقدرت
• اسپیکرهای خانگی و حرفه‌ای
• سیستم‌های صوتی خودرو
• تجهیزات صوتی فروشگاهی
• پروژه‌های DIY
• سیستم‌های صوتی آموزشی
• تقویت‌کننده صوتی برای بلندگوهای 4 و 8 اهم
—
