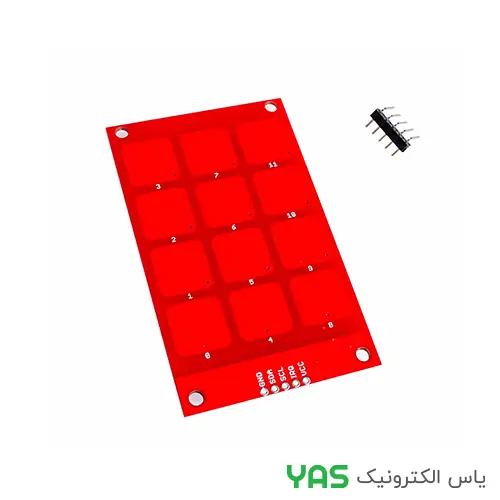

ماژول تاچ خازنی MPR121 :
ماژول **MPR121 Capacitive Touch Sensor** یک کنترلر لمسی خازنی **12 کاناله** مبتنی بر آی‌سی **MPR121** شرکت **NXP (Freescale)** است که برای ایجاد کلیدهای لمسی، پنل‌های کنترلی و رابط‌های کاربری بدون نیاز به کلید مکانیکی طراحی شده است. این ماژول از طریق رابط **I2C** با انواع میکروکنترلرها ارتباط برقرار کرده و قادر است تا **12 الکترود لمسی مستقل** را کنترل کند. همچنین از قابلیت **تشخیص مجاورت (Proximity Detection)** نیز پشتیبانی می‌کند.
ماژول MPR121 با **ولتاژ 3.3 ولت** کار می‌کند و در بسیاری از بردهای آماده، رگولاتور داخلی و مبدل سطح منطقی (Level Shifter) تعبیه شده است؛ بنابراین امکان استفاده با سیستم‌های **3.3 ولت و 5 ولت** مانند Arduino، ESP32، STM32 و Raspberry Pi را فراهم می‌کند. آدرس I2C نیز از طریق پایه **ADDR** بین **0x5A تا 0x5D** قابل تغییر است.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع ماژول | 12-Key Capacitive Touch Sensor |
| آی‌سی اصلی | MPR121 |
| تعداد کانال لمسی | 12 کانال مستقل |
| رابط ارتباطی | I2C |
| آدرس I2C | 0x5A تا 0x5D (قابل تنظیم) |
| ولتاژ کاری آی‌سی | 1.71V تا 3.6V |
| ولتاژ تغذیه اکثر ماژول‌ها | 3.3V تا 5V DC |
| جریان مصرفی | حدود 29µA |
| جریان در حالت Sleep | حدود 3µA |
| خروجی وقفه | IRQ |
| دمای کاری | -40 تا +85°C |
—
ویژگی‌های کلیدی
• دارای 12 ورودی لمسی خازنی مستقل
• ارتباط از طریق رابط I2C
• پشتیبانی از قابلیت Proximity Detection
• کالیبراسیون خودکار هر کانال
• فیلتر دیجیتال داخلی و حذف نویز
• مصرف توان بسیار پایین
• قابلیت تغییر آدرس I2C برای اتصال چند ماژول
• مناسب برای Arduino، ESP32، STM32 و Raspberry Pi
• جایگزین مناسب کلیدهای مکانیکی
—
کاربردهای پیشنهادی
• پنل‌های لمسی صنعتی
• کلیدهای لمسی تجهیزات خانگی
• سیستم‌های خانه هوشمند
• پروژه‌های Arduino و ESP32
• تجهیزات پزشکی
• رابط کاربری دستگاه‌های الکترونیکی
• تجهیزات آموزشی و آزمایشگاهی
• محصولات IoT
—
دیتاشیت ماژول MPR121 :
—
