ماژول تاچ 4 کانال TTP224 :

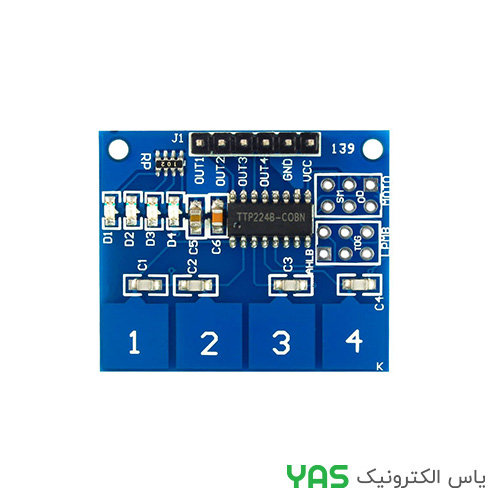

ماژول **TTP224 Capacitive Touch Sensor** یک ماژول لمسی خازنی **4 کاناله** مبتنی بر آیسی **TTP224** شرکت **Tontek** است که برای جایگزینی کلیدهای مکانیکی در تجهیزات الکترونیکی طراحی شده است. این ماژول دارای **4 پد لمسی مستقل** بوده و با لمس هر پد، خروجی دیجیتال متناظر فعال میشود. همچنین امکان تشخیص لمس از پشت شیشه، پلکسی، پلاستیک و سایر مواد غیرفلزی را فراهم میکند.
ماژول با **ولتاژ 2.4 تا 5.5 ولت** کار میکند و دارای قابلیت انتخاب حالت **لحظهای (Momentary)** یا **ضامنی (Toggle)**، خروجی Active High یا Active Low، حالت تککلیدی یا چندکلیدی و تنظیم حساسیت از طریق جامپرها و پدهای تنظیم روی برد است. این ماژول گزینهای مناسب برای پروژههای Arduino، ESP32، STM32 و Raspberry Pi محسوب میشود.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع ماژول | 4-Key Capacitive Touch Module |
| آیسی اصلی | TTP224 |
| تعداد کلید لمسی | 4 کانال مستقل |
| ولتاژ تغذیه | 2.4V تا 5.5V DC |
| جریان مصرفی | 2.5µA (Low Power) تا 9µA (Fast Mode) |
| نوع خروجی | دیجیتال |
| زمان پاسخ | 60 تا 200ms (بسته به حالت کاری) |
| تنظیم حساسیت | با خازن خارجی (0 تا 50pF) |
| حالت عملکرد | Momentary یا Toggle |
| ابعاد برد | 35 × 29 میلیمتر |
| دمای کاری | -40 تا +85°C |
—
ویژگیهای کلیدی
• دارای 4 کلید لمسی خازنی مستقل
• جایگزین مناسب کلیدهای مکانیکی
• قابلیت لمس از پشت شیشه، پلکسی، چوب و پلاستیک نازک
• مصرف توان بسیار پایین
• قابلیت انتخاب حالت لحظهای یا ضامنی
• انتخاب خروجی Active High یا Active Low
• امکان عملکرد تککلیدی یا چندکلیدی
• دارای 4 LED نمایش وضعیت خروجی
• مناسب برای Arduino، ESP32، STM32 و Raspberry Pi
—
کاربردهای پیشنهادی
• پنلهای لمسی صنعتی
• کلیدهای لمسی لوازم خانگی
• سیستمهای خانه هوشمند
• پروژههای Arduino و ESP32
• تجهیزات پزشکی
• تجهیزات امنیتی
• رابط کاربری تجهیزات الکترونیکی
• پروژههای آموزشی و DIY
—
دیتاشیت ماژول TTP224 :
—
