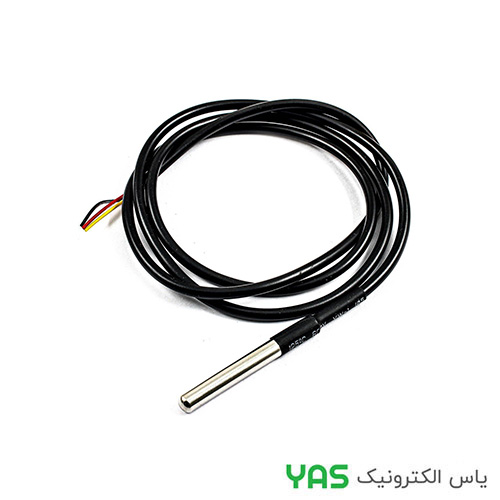

سنسور اندازه گیری دما سیم دار DS18B20
سنسور دمای سیمدار DS18B20 یک سنسور دیجیتال دقیق برای اندازهگیری دمای محیط، تجهیزات و سیالات است که از رابط ارتباطی 1-Wire استفاده میکند. این سنسور معمولاً بهصورت پروب فلزی سیمدار عرضه میشود و امکان اندازهگیری دما در محلهایی با فاصله از برد اصلی را فراهم میکند. DS18B20 دارای رزولوشن قابل تنظیم 9 تا 12 بیت بوده و در رزولوشن 12 بیتی توانایی نمایش تغییرات دما با تفکیک 0.0625°C را دارد. این سنسور برای آردوینو، میکروکنترلرها، سیستمهای کنترل دما و پروژههای مانیتورینگ مناسب است.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع محصول | سنسور دیجیتال دما سیمدار |
| مدل | DS18B20 |
| نوع سنسور | دیجیتال |
| رابط ارتباطی | 1-Wire |
| محدوده اندازهگیری دما | -55°C تا +125°C |
| دقت | ±0.5°C در بازه -10°C تا +85°C |
| رزولوشن قابل تنظیم | 9 تا 12 بیت |
| تفکیک در رزولوشن 12 بیت | 0.0625°C |
| زمان تبدیل در 12 بیت | حداکثر 750ms |
| ولتاژ تغذیه | 3.0V تا 5.5V |
| شناسه اختصاصی | 64 بیتی |
| قابلیت Parasitic Power | دارد |
| نوع پروب | سیمدار با روکش فلزی |
| نوع خروجی | داده دیجیتال |
| نوع نصب | سیمی / قابل نصب در محل |
ویژگیهای کلیدی
- اندازهگیری دیجیتال دقیق دمای محیط
- دارای رابط ارتباطی ساده 1-Wire
- محدوده اندازهگیری گسترده دمایی
- رزولوشن قابل تنظیم تا 12 بیت
- تفکیک دمایی تا 0.0625°C
- دارای شناسه اختصاصی 64 بیتی
- مناسب برای اندازهگیری از راه دور
- قابل استفاده در پروژههای میکروکنترلری
کاربردهای پیشنهادی
- اندازهگیری دمای تجهیزات و محیط
- کنترل دمای هیتر و المنت
- سیستمهای مانیتورینگ و ثبت دما
- پروژههای آردوینو و میکروکنترلری
- سیستمهای هوشمند و اینترنت اشیا
- اندازهگیری دما در محیطهای صنعتی
نکته مهم
سنسور DS18B20 سیمدار با نسخههای مختلف پروب و طول سیم در بازار عرضه میشود؛ بنابراین مشخصاتی مانند طول سیم، جنس روکش و ابعاد پروب فلزی ممکن است بر اساس نمونه موجود متفاوت باشد. دقت ±0.5°C مربوط به محدوده -10°C تا +85°C است و نباید به کل محدوده -55°C تا +125°C تعمیم داده شود. برای عملکرد صحیح، نحوه اتصال سیمهای تغذیه و DATA و مقاومت Pull-Up مناسب باید مطابق دیتاشیت رعایت شود.
