برد آردوینو Nano CH340 :

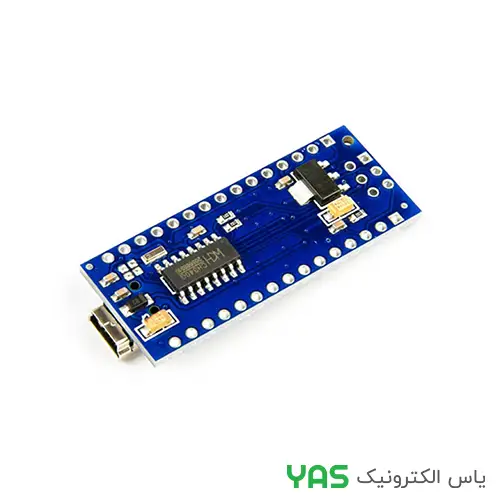

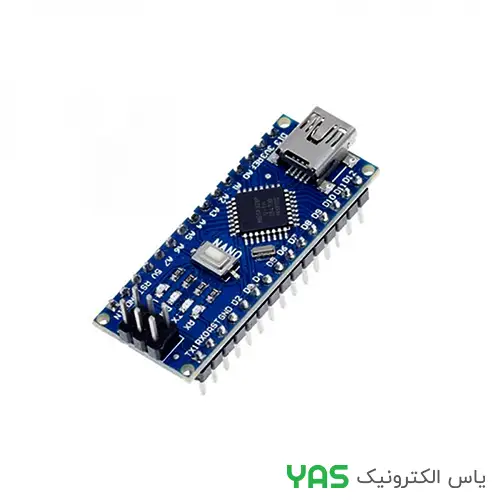

برد **Arduino Nano CH340** نسخه‌ای سازگار از **Arduino Nano V3** است که به جای مبدل USB به سریال FT232RL از آی‌سی **CH340G** شرکت **WCH** استفاده می‌کند. این برد بر پایه میکروکنترلر **ATmega328P** طراحی شده و تمامی قابلیت‌های آردوینو Nano را با هزینه کمتر ارائه می‌دهد. ارتباط با کامپیوتر از طریق **درگاه Mini USB** برقرار شده و در برخی سیستم‌عامل‌ها ممکن است برای شناسایی برد، نصب **درایور CH340** مورد نیاز باشد.
این برد دارای **14 پایه دیجیتال (6 پایه PWM)**، **8 ورودی آنالوگ**، رابط‌های **UART، SPI و I2C** و فرکانس کاری **16MHz** است. ابعاد کوچک، سازگاری با بردبورد و مصرف توان پایین، آن را به گزینه‌ای مناسب برای پروژه‌های آموزشی، رباتیک، اینترنت اشیاء (IoT) و سیستم‌های کنترلی تبدیل کرده است.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| میکروکنترلر | ATmega328P |
| مبدل USB به سریال | CH340G |
| فرکانس کاری | 16MHz |
| ولتاژ کاری | 5V |
| ولتاژ ورودی پیشنهادی | 7 تا 12 ولت |
| حافظه Flash | 32KB (2KB مربوط به Bootloader) |
| حافظه SRAM | 2KB |
| حافظه EEPROM | 1KB |
| پایه‌های دیجیتال | 14 عدد (6 پایه PWM) |
| ورودی‌های آنالوگ | 8 عدد (A0 تا A7) |
| رابط‌های ارتباطی | UART، SPI، I2C |
| درگاه USB | Mini USB |
| ابعاد برد | 18 × 45 میلی‌متر |
—
ویژگی‌های کلیدی
• مبتنی بر میکروکنترلر ATmega328P
• مجهز به مبدل USB به سریال CH340G
• ابعاد کوچک و مناسب بردبورد
• دارای 14 پایه دیجیتال و 8 ورودی آنالوگ
• 6 خروجی PWM
• پشتیبانی از UART، SPI و I2C
• برنامه‌نویسی توسط Arduino IDE
• تغذیه از طریق Mini USB، VIN یا پایه 5V
• مناسب برای پروژه‌های آموزشی، رباتیک و اینترنت اشیاء
• قیمت اقتصادی نسبت به نسخه FT232
—
کاربردهای پیشنهادی
• پروژه‌های Arduino
• رباتیک و مکاترونیک
• اینترنت اشیاء (IoT)
• کنترل سنسورها و ماژول‌ها
• تجهیزات قابل حمل
• سیستم‌های اتوماسیون
• پروژه‌های آموزشی و دانشگاهی
• نمونه‌سازی سریع مدارهای الکترونیکی
—
