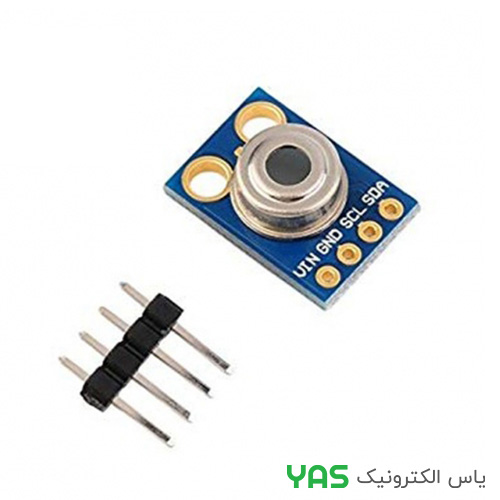

ماژول دماسنج غیر تماسی MLX90614
ماژول دماسنج غیر تماسی MLX90614 یک سنسور اندازهگیری دمای مادون قرمز است که بدون نیاز به تماس مستقیم با سطح، دمای اجسام را اندازهگیری میکند. این ماژول بر پایه سنسور Melexis MLX90614 ساخته شده و برای استفاده در پروژههای الکترونیکی، رباتیک، سیستمهای کنترل دما، تجهیزات صنعتی و اندازهگیری دمای اجسام متحرک گزینهای کاربردی است.
مشخصات فنی
| نوع سنسور | دماسنج مادون قرمز غیر تماسی |
| مدل سنسور | MLX90614 |
| سازنده سنسور | Melexis |
| روش اندازهگیری | مادون قرمز و ترموپایل |
| رابط ارتباطی | SMBus / I²C Compatible |
| خروجی | Digital SMBus و در برخی نسخهها PWM |
| وضوح اندازهگیری دیجیتال | 0.02°C |
| دمای جسم | بسته به نسخه تا حدود -70°C تا +380°C |
| محدوده دمای سنسور | بسته به نسخه، تا حدود -40°C تا +125°C |
| ولتاژ تغذیه | بسته به نسخه سنسور، 3V یا 5V |
| آدرس متداول SMBus | 0x5A |
| نوع اندازهگیری | بدون تماس |
ویژگیهای اصلی
- اندازهگیری دما بدون تماس مستقیم
- استفاده از فناوری مادون قرمز
- رابط دیجیتال SMBus و I²C
- وضوح دیجیتال بسیار مناسب 0.02°C
- قابل استفاده در پروژههای آردوینو
- مناسب برای ESP32 و میکروکنترلرها
- مناسب برای اندازهگیری اجسام متحرک
- ابعاد کوچک و نصب آسان
کاربردهای پیشنهادی
- پروژههای آردوینو و ESP32
- اندازهگیری دمای قطعات الکترونیکی
- سیستمهای کنترل و پایش دما
- رباتیک و سیستمهای هوشمند
- اندازهگیری دمای موتور و تجهیزات
- پروژههای آموزشی و آزمایشگاهی
- تجهیزات اتوماسیون و صنعتی
- ساخت دماسنجهای غیر تماسی
نحوه ارتباط و استفاده
ماژول MLX90614 معمولاً از طریق خطوط SDA و SCL به میکروکنترلر متصل میشود و اطلاعات دمای محیط و دمای جسم را بهصورت دیجیتال در اختیار سیستم قرار میدهد. آدرس رایج سنسور در رابط SMBus برابر 0x5A است و میتوان از آن در کنار بردهایی مانند Arduino، ESP32 و سایر میکروکنترلرهای دارای رابط I²C استفاده کرد.
نکته مهم
مشخصات دقیق ماژولهای MLX90614 مانند ولتاژ کاری، زاویه دید و دقت اندازهگیری به نسخه دقیق سنسور و طراحی برد ماژول بستگی دارد. خود MLX90614 از نسخههای مختلف 3V و 5V و همچنین مدلهای دارای میدان دید متفاوت ارائه شده است؛ بنابراین برای طراحی دقیق مدار، مشخصات درجشده روی نسخه مورد استفاده بررسی شود.
جایگاه دیتاشیت
دیتاشیت رسمی سنسور MLX90614 توسط شرکت Melexis منتشر شده و جزئیات مربوط به انواع سنسور، رابط SMBus، خروجی PWM، محدوده دمایی و شرایط کاری را ارائه میکند.
