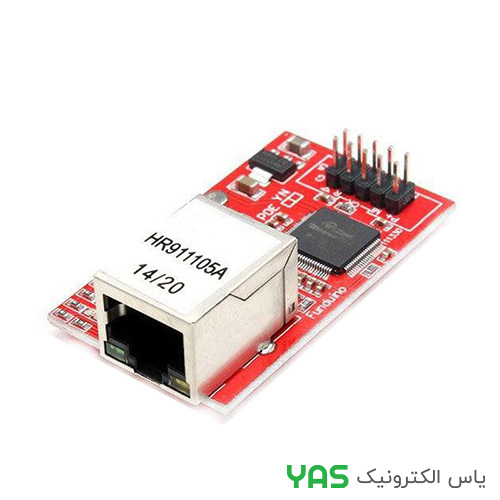

ماژول شبکه W5100 (کنترلر اترنت با رابط SPI)
ماژول شبکه W5100 یک کنترلر اترنت سخت‌افزاری است که بر پایه چیپ W5100 شرکت WIZnet طراحی شده و امکان اتصال پروژه‌های الکترونیکی به شبکه محلی و اینترنت را فراهم می‌کند. برخلاف ENC28J60 که پروتکل TCP/IP را به صورت نرم‌افزاری پیاده‌سازی می‌کند، W5100 دارای پشته TCP/IP سخت‌افزاری داخلی است که این امر باعث کاهش بار پردازشی میکروکنترلر و افزایش سرعت و پایداری ارتباط می‌شود. این ماژول با رابط SPI به میکروکنترلر متصل شده و از پروتکل‌های TCP، UDP، IPv4، ICMP، ARP، IGMP و PPPoE پشتیبانی می‌کند.
مشخصات فنی
| نوع قطعه | کنترلر اترنت سخت‌افزاری (Hardwired TCP/IP) |
| مدل | W5100 |
| رابط ارتباطی | SPI (حداکثر 80 مگاهرتز) |
| ولتاژ تغذیه | 3.3 ولت (ماژول دارای رگولاتور 3.3 ولت و مدار سطح‌شیفت برای 5 ولت) |
| استاندارد اترنت | IEEE 802.3 / 802.3u |
| سرعت ارتباط | 10/100 مگابیت بر ثانیه (10Base-T / 100Base-TX) |
| پشتیبانی از پروتکل‌ها | TCP, UDP, IPv4, ICMP, ARP, IGMP, PPPoE |
| حافظه بافر | 16 کیلوبایت SRAM داخلی (8 کیلوبایت TX + 8 کیلوبایت RX) |
| تعداد سوکت | 4 سوکت مستقل همزمان |
| آدرس MAC | دارای آدرس MAC یکتا |
| رابط فیزیکی | RJ45 با ترانسفورماتور داخلی |
| دمای کاری | 40- تا 85+ درجه سانتی‌گراد |
| ابعاد | حدود 57 × 35 میلی‌متر |
| پین‌های خروجی | VCC، GND، SCK، MISO، MOSI، CS، RESET، INT |
ویژگی‌های کلیدی
- پشته TCP/IP سخت‌افزاری: پروتکل‌های شبکه به صورت سخت‌افزاری پیاده‌سازی شده‌اند و بار پردازشی میکروکنترلر را به حداقل می‌رسانند.
- سرعت بالا: پشتیبانی از 10/100 مگابیت بر ثانیه برای کاربردهای پرسرعت.
- چهار سوکت مستقل: امکان ایجاد همزمان چهار اتصال شبکه‌ای مختلف.
- سازگاری با ۳.۳ و ۵ ولت: ماژول دارای رگولاتور و سطح‌شیفت داخلی است.
- رابط SPI ساده: اتصال آسان به میکروکنترلر با ۴ سیم.
- پایداری بالا: عملکرد مطمئن در کاربردهای صنعتی و طولانی‌مدت.
- کتابخانه‌های آماده: پشتیبانی در Arduino IDE با کتابخانه Ethernet.
کاربردهای پیشنهادی
- پروژه‌های اینترنت اشیاء (IoT) و اتوماسیون خانگی
- سرورهای وب کوچک و کنترل از راه دور
- سیستم‌های پایش و مانیتورینگ شبکه
- دستگاه‌های صنعتی متصل به شبکه
- پروژه‌های آموزشی و آزمایشگاهی
- دستگاه‌های اندازه‌گیری و ثبت داده تحت شبکه
