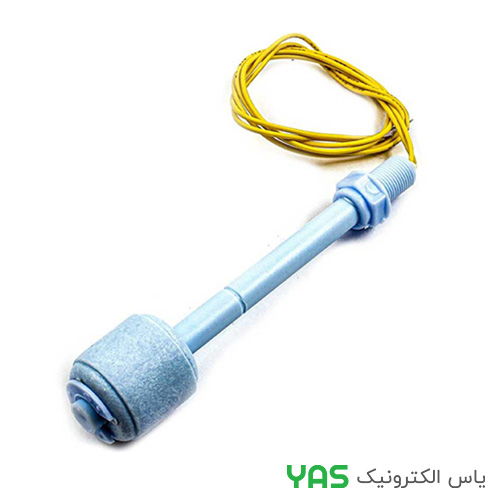

ماژول سطح آب منبع P100 (سوئیچ شناور مغناطیسی)
سنسور تعیین سطح مایع P100 یک سوئیچ شناور مغناطیسی عمودی است که برای تشخیص و کنترل سطح مایعات در مخازن مختلف طراحی شده است. این سنسور با استفاده از مکانیزم مغناطیسی و کلید داخلی Reed Switch عمل می‌کند و نیازی به تغذیه برق خارجی ندارد. هنگامی که سطح مایع بالا یا پایین می‌رود، شناور بر روی میله حرکت کرده و با فعال کردن کلید مغناطیسی داخلی، مدار را قطع یا وصل می‌کند. این ویژگی باعث می‌شود دستگاه بدون نیاز به مدار الکترونیکی پیچیده، عملکردی دقیق و بادوام داشته باشد.
مشخصات فنی
| نوع قطعه | سوئیچ شناور مغناطیسی (Float Switch) |
| مدل | P100 |
| حداکثر ولتاژ سوئیچینگ | 220 ولت DC (برخی منابع 220 ولت AC/DC) |
| حداقل ولتاژ کاری | 100 ولت DC |
| حداکثر جریان سوئیچینگ | 0.5 آمپر |
| حداکثر جریان بار | 1 آمپر |
| مقاومت داخلی | حدود 100 میلی‌اهم |
| توان قابل تحمل | 10 وات |
| دمای کاری | 20- تا 80+ درجه سانتی‌گراد |
| طول کابل | حدود 30.5 سانتی‌متر |
| جنس بدنه | پلی‌پروپیلن (PP) |
| قطر رزوه | حدود M10 (9.5 تا 10 میلی‌متر) |
| ارتفاع کل | حدود 115 میلی‌متر |
| قطر کلاهک | حدود 23.4 میلی‌متر |
| ارتفاع جابجایی شناور | حدود 44.1 میلی‌متر |
ویژگی‌های کلیدی
- بدون نیاز به تغذیه: این سوئیچ شناور به هیچ منبع برق یا مدار الکترونیکی نیاز ندارد و صرفاً با تغییر وضعیت مکانیکی (اتصال یا قطع دو سیم) کار می‌کند.
- عملکرد مغناطیسی غیرتماسی: استفاده از Reed Switch و میدان مغناطیسی داخلی، عمر بالایی داشته و در برابر سایش مکانیکی مقاوم است.
- مقاوم در برابر شرایط محیطی: در برابر لرزش، کف، حباب و بخارات مضر مقاوم بوده و عملکرد دقیقی دارد.
- نصب عمودی آسان: به راحتی روی دیواره یا درپوش مخزن نصب می‌شود.
- ساختار ساده و ابعاد کوچک: نسبت به سوئیچ‌های مکانیکی معمولی، عمر طولانی‌تر و حجم کمتری دارد.
کاربردهای پیشنهادی
- کنترل سطح آب در مخازن خانگی و صنعتی
- سیستم‌های تصفیه آب برای جلوگیری از سرریز یا خشک کار کردن پمپ
- تجهیزات سرمایشی و گرمایشی جهت مدیریت سطح سیال
- کنترل سطح مایع در دیگ بخار و ژنراتورهای صنعتی
- قهوه‌سازها و ماشین‌آلات صنعتی
- مخازن نگهداری سیالات در صنایع غذایی و شیمیایی
