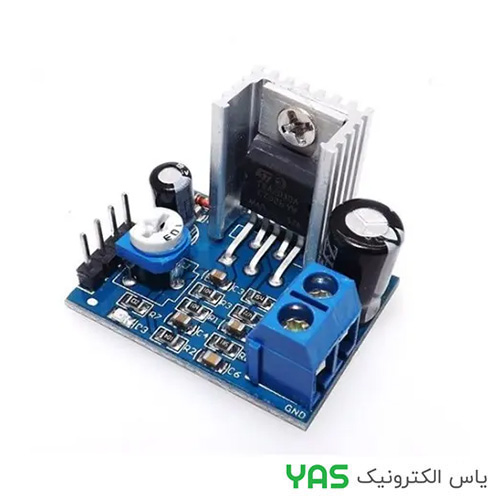

ماژول آمپلی فایر مونو 18W مبتنی بر TDA2030 :
ماژول **آمپلی‌فایر مونو TDA2030** یک تقویت‌کننده صوتی **کلاس AB** با کیفیت صدای بالا است که بر پایه تراشه **TDA2030A** شرکت **STMicroelectronics** طراحی شده است. این ماژول به دلیل اعوجاج کم، مدار ساده و کیفیت صدای مطلوب، برای ساخت آمپلی‌فایرهای خانگی، سیستم‌های صوتی، پروژه‌های آموزشی، اسپیکرهای رومیزی و پروژه‌های DIY بسیار پرکاربرد است.
تراشه **TDA2030A** در ولتاژ تغذیه **±14 ولت** یا **12 تا 18 ولت DC** (بسته به طراحی برد) قادر است تا **18 وات** توان خروجی روی بلندگوی **4 اهم** تولید کند. این آی‌سی دارای حفاظت داخلی در برابر اتصال کوتاه خروجی و افزایش دمای تراشه بوده و عملکرد پایداری در کاربردهای صوتی دارد.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل تراشه | TDA2030A |
| نوع مدار | Class-AB Mono Audio Amplifier |
| تعداد کانال | 1 کانال (مونو) |
| توان خروجی | 18 وات (حداکثر) |
| ولتاژ تغذیه | 12 تا 18 ولت DC (بسته به طراحی ماژول) |
| امپدانس بلندگو | 4 تا 8 اهم |
| پاسخ فرکانسی | 20Hz تا 20kHz |
| اعوجاج (THD) | حدود 0.08% |
| نسبت سیگنال به نویز (SNR) | بیش از 90dB |
| ورودی صدا | AUX (ورودی آنالوگ) |
| حفاظت داخلی | اتصال کوتاه و حفاظت حرارتی |
| نوع نصب | THT (پایه‌دار) |
—
ویژگی‌های کلیدی
• تراشه اصلی TDA2030A شرکت STMicroelectronics
• آمپلی‌فایر کلاس AB با کیفیت صدای Hi-Fi
• توان خروجی تا 18 وات
• اعوجاج بسیار پایین و پاسخ فرکانسی مناسب
• دارای حفاظت اتصال کوتاه و افزایش دما
• مناسب برای بلندگوهای 4 و 8 اهم
• مدار ساده با پایداری بالا
• مناسب برای پروژه‌های آموزشی و DIY ([st.com]
—
کاربردهای پیشنهادی
• ساخت آمپلی‌فایر مونو
• تقویت‌کننده ساب‌ووفر سبک
• سیستم‌های صوتی خانگی
• اسپیکرهای رومیزی
• پروژه‌های DIY و آموزشی
• تجهیزات صوتی آزمایشگاهی
—
