ترانزیستور ماسفت PTP03N04N
ترانزیستور ماسفت PTP03N04N یک Power MOSFET از نوع N-Channel بوده که برای کاربردهای قدرت بالا، سوئیچینگ سنگین،
مدارات باتری، اینورترهای کمولتاژ و سیستمهای تأمین توان طراحی شده است. این ماسفت با مقاومت روشن بسیار پایین و توان
تلفاتی زیاد، گزینهای ایدهآل برای مدارهای جریان بالا محسوب میشود.
ماژولهای باتری، درایوهای موتور و مدارهای سوئیچینگ کاربرد دارد. ساختار پیشرفته آن تلفات هدایت و سوئیچینگ را کاهش داده و
پایداری عملکردی عالی ارائه میدهد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | N-Channel Power MOSFET |
| ولتاژ درین-سورس (VDS) | 40V |
| جریان درین مداوم (ID) | 240A |
| مقاومت روشن (RDS(on)) | ~2.1mΩ @ VGS=10V |
| شارژ گیت (Qg) | دیتاشیت بررسی شود |
| توان تلفاتی (PD) | 300W |
| دمای کاری | -55°C تا +175°C |
| پکیج | TO-220 یا مشابه |

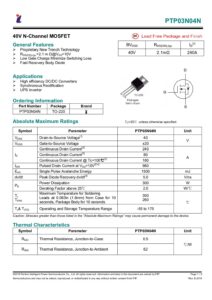

توضیح: مقادیر فوق خلاصهای از مهمترین پارامترهای موجود در دیتاشیت رسمی هستند. برای بررسی کامل نمودارها، SOA،
و مشخصات حرارتی به دیتاشیت مرجع مراجعه نمایید.
ویژگیهای کلیدی
- مقاومت روشن بسیار پایین برای راندمان بالا
- توان تحمل جریان بسیار سنگین
- تلفات هدایت و سوئیچینگ بسیار کم
- عملکرد قابل اعتماد در کاربردهای صنعتی
- مناسب برای سیستمهای قدرت کمولتاژ
- پایداری حرارتی مناسب در دماهای بالا
- سوئیچینگ سریع با بار گیت پایین
- قابل استفاده در مدارهای باتری و پاور
کاربردهای پیشنهادی
- ماژولهای باتری و BMS جریان بالا
- مبدلهای DC-DC کمولتاژ
- مدارات پاور خودرو و سیستمهای برق
- درایو موتورهای سبک و صنعتی
- منابع تغذیه سوئیچینگ پرجریان
- مدارات توزیع توان و حفاظت
- سیستمهای UPS و انرژی ذخیرهای
- کاربردهای جریان بالا با تلفات کم
