ترانزیستور BU508 اورجینال
ترانزیستور BU508 یک ترانزیستور قدرت از نوع NPN و ولتاژ بالا است که بهطور گسترده در مدارهای افقی تلویزیونهای CRT، منابع تغذیه سوئیچینگ و مدارات پالسی مورد استفاده قرار میگیرد. این ترانزیستور با تحمل ولتاژ بسیار بالا، جریان مناسب و سرعت سوئیچینگ مطلوب، گزینهای قابلاعتماد برای کاربردهای توان و فرکانس بالا محسوب میشود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | NPN Power Transistor |
| ولتاژ کلکتور–امیتر (VCEO) | 700V |
| ولتاژ کلکتور–بیس (VCBO) | 1500V |
| ولتاژ امیتر–بیس (VEBO) | 7V |
| جریان کلکتور (IC) | 8A |
| توان تلفاتی (PD) | 125W |
| بهره جریان (hFE) | 5 تا 20 |
| نوع سیگنال | پالسی و توان بالا |
| پکیج | TO-247 |
| دمای کاری | -65°C تا +150°C |
ویژگیهای کلیدی
- ترانزیستور NPN ولتاژ بالا و قدرتی
- تحمل ولتاژ بسیار بالا تا 700V
- مناسب مدارهای پالسی و افقی
- توان تلفاتی بالا تا 125W
- پکیج قدرتمند با دفع حرارت مناسب
- پایداری بالا در شرایط کاری سخت
کاربردهای پیشنهادی
- مدار افقی تلویزیونهای CRT
- منابع تغذیه سوئیچینگ
- مدارات ولتاژ بالا و پالسی
- اینورترها و درایورهای قدرت
- تجهیزات صنعتی ولتاژ بالا
- مدارات تولید پالس پرانرژی

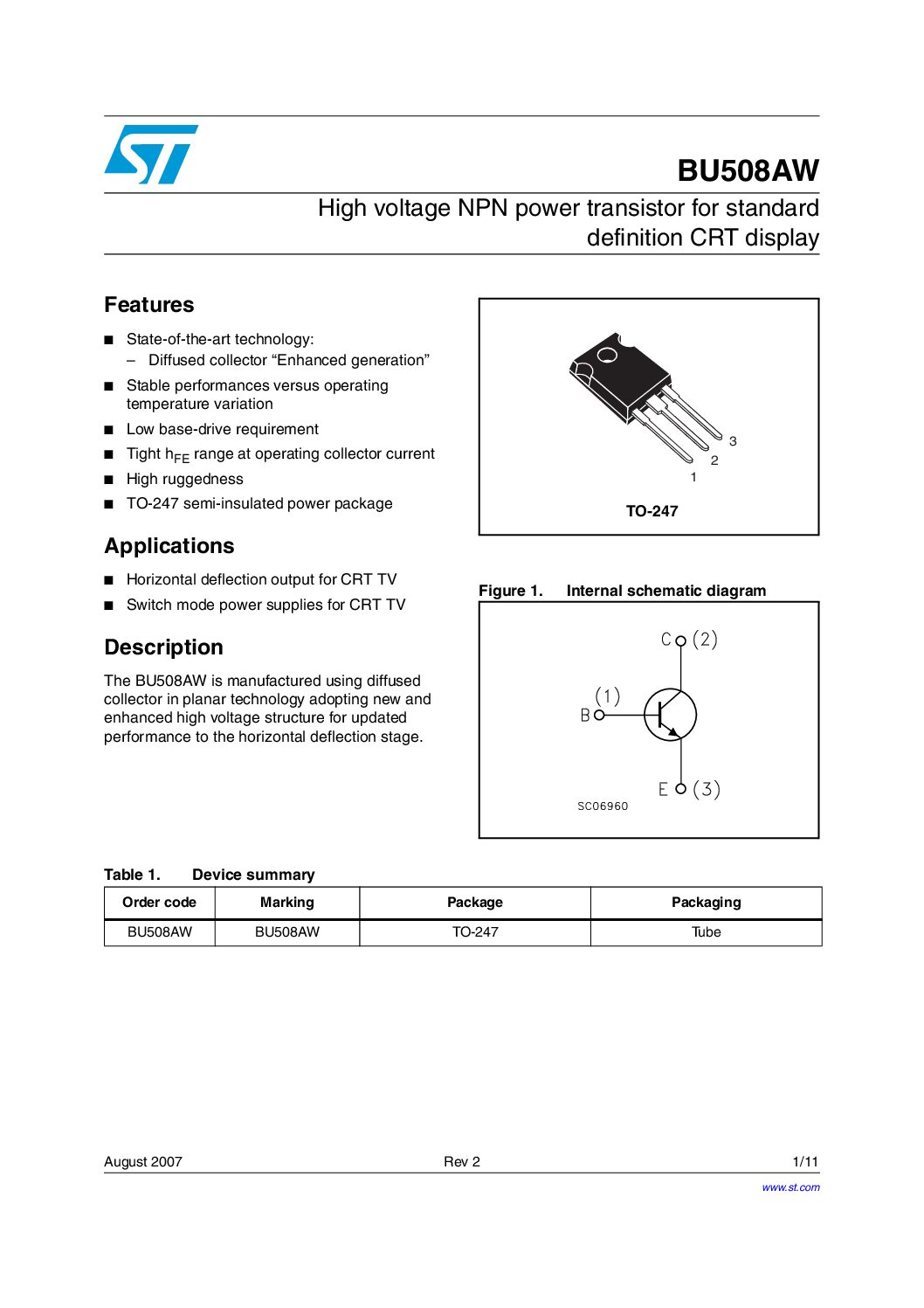

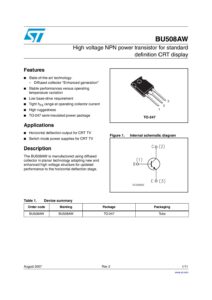

دیتاشیت ترانزیستور BU508 :
