ماسفت IRF9640 پکیج TO-220
- ماسفت P-Channel قدرت با ولتاژ −200V
- جریان مداوم درین حدود −11A
- مقاومت روشن دستگاه تقریبا 0.50Ω است
- ولتاژ گیت سورس برابر ±20V میباشد
- توان تلفاتی قطعه تقریبا 125W است
- مناسب مدارهای سوئیچینگ توان متوسط
- قابل استفاده در تقویتکنندههای صوتی
- پکیج استاندارد قدرتمند نوع TO-220
۱۶۱,۱۸۰ تومان
334 در انبار
0
People watching this product now!
توضیحات محصول
ترانزیستور ماسفت IRF9640
ترانزیستور ماسفت IRF9640 یک Power MOSFET از نوع P-Channel با طراحی مقاوم و مناسب برای کاربردهای سوئیچینگ، درایوها و مدارات قدرت است که ترکیبی از سرعت سوئیچینگ و قابلیت تحمل انرژی آوالانچ را ارائه میدهد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | P-Channel Power MOSFET |
| ولتاژ درین-سورس (VDS) | -200 V |
| جریان درین مداوم (ID) | -11 A (Tc) |
| مقاومت روشن (RDS(on)) | ~0.50 Ω @ VGS=-10V (حداکثر) |
| شارژ گیت (Qg) | ~44 nC @ VGS=-10V |
| ولتاژ گیت-سورس (VGS) | ±20 V |
| خازن ورودی (Ciss) | دیتاشیت مطالعه شود |
| توان تلفاتی (PD) | ~150 W (Tc) |
| دمای کاری | -55 تا +175 °C |
| پکیج | TO-220 |
توضیح: مقادیر فوق خلاصهای از پارامترهای کلیدی ارائهشده در دیتاشیت رسمی میباشند. برای پارامترهای دقیقتر (نمودار SOA، منحنیها، شرایط آزمون و جداول کامل) به دیتاشیت مرجع مراجعه کنید.
ویژگیهای کلیدی
- سرعت سوئیچینگ بالا و طراحی مقاوم
- تحمل انرژی آوالانچ در ضربههای تکی
- مقاومت روشن ~0.50 Ω برای کاربردهای قدرت
- پشتیبانی از پکیج TO-220 با خنکسازی مناسب
- عملکرد قابل اتکا در کاربردهای صنعتی و قدرت
- بار گیت معقول برای درایوهای معمولی
- مناسب برای توپولوژیهای پل و منابع تغذیه
- قابل جایگزینی با چند نمونه معادل تجاری
کاربردهای پیشنهادی
- مدارات خروجی و پل H برای درایوهای قدرت
- تبدیلکنندههای DC-DC و منابع تغذیه
- رانندههای موتور و بخشهای پاور صوتی
- مدارات سوئیچینگ با ولتاژ تا 200V
- کاربردهایی که نیاز به تحمل آوالانچ دارند
- طراحیهای DIY و تقویتکنندههای صوتی توان بالا
- مدارات محافظ و سوئیچینگ در تغذیههای صنعتی
- محلهایی که نیاز به پکیج TO-220 دارند

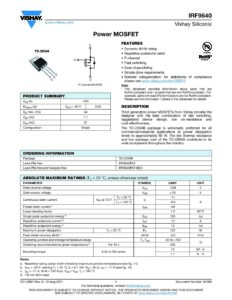

دیتاشیت ماسفت IRF9640 :
