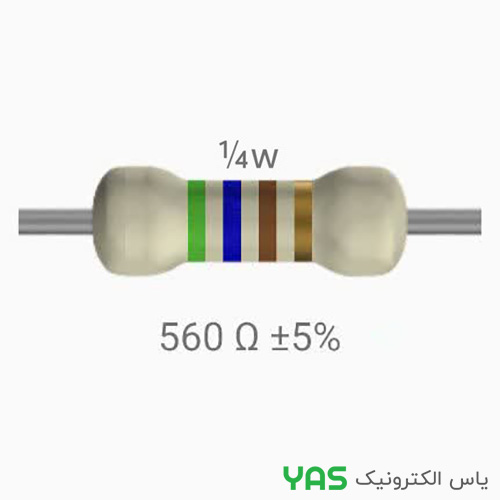

مقاومت 560 اهم 1/4 وات
مقاومت 560 اهم 1/4 وات یک مقاومت ثابت با مقدار استاندارد و پرکاربرد در مدارهای الکترونیکی است. این مقاومت با مقدار 560Ω و توان نامی 1/4 وات برای محدود کردن جریان، تقسیم ولتاژ، بایاس کردن ترانزیستورها و کاربردهای متنوع در پروژههای الکترونیکی طراحی شده است.
مشخصات فنی
| نوع قطعه | مقاومت ثابت |
| مقدار مقاومت | 560Ω |
| مقدار بر حسب اهم | 560Ω |
| توان نامی | 1/4 وات |
| نوع | مقاومت ثابت / عمومی |
| تلرانس | بسته به نوع و سازنده |
| قطبیت | ندارد |
| مناسب برای | مدارهای الکترونیکی و تعمیراتی |
ویژگیهای کلیدی
- مقدار مقاومت برابر 560 اهم
- توان نامی مناسب برابر 1/4 وات
- مناسب برای محدود کردن جریان در مدارهای مختلف
- قابل استفاده در مدارهای بایاس و تقسیم ولتاژ
- بدون قطبیت و نصب آسان
- مناسب برای مدارهای الکترونیکی عمومی و حرفهای
- گزینهای مناسب برای تعمیرات الکترونیکی
- قابل استفاده در پروژههای آموزشی و آزمایشگاهی
کاربردهای پیشنهادی
- مدارهای بایاس ترانزیستور
- مدارهای تقسیم ولتاژ
- مدارهای محدودکننده جریان
- مدارهای الکترونیکی عمومی
- پروژههای آموزشی و آزمایشگاهی
- تعمیر و مونتاژ بردهای الکترونیکی
- مدارهای فیلتر و تقویتکننده
- مدارهای تایمر و نوسانساز
نکته مهم
مقاومت 560Ω یکی از مقادیر استاندارد در سری E24 است که در بسیاری از مدارهای الکترونیکی مورد استفاده قرار میگیرد. با توجه به توان 1/4 وات، حداکثر ولتاژ مجاز برای این مقاومت حدود 11.8 ولت است (V = √(P×R) = √(0.25×560) ≈ 11.8V). عبور ولتاژ بیشتر از این مقدار باعث گرم شدن و آسیب به مقاومت میشود. این مقدار مقاومت برای محدود کردن جریان LED در ولتاژهای 3.3 تا 5 ولت بسیار مناسب است و همچنین به عنوان مقاومت بیس در مدارهای ترانزیستوری کاربرد فراوان دارد. تلرانس و دقت دقیق به نوع و سازنده مقاومت بستگی دارد.
