آی سی TS5A23159DGSRG4 SMD SOP8
آیسی TS5A23159 یک سوئیچ آنالوگ دوکاناله از نوع Dual SPDT است که برای مالتیپلکسینگ سیگنالهای آنالوگ و دیجیتال، مسیردهی پرسرعت، و کاربردهای کممصرف طراحی شده است. این قطعه با مقاومت ON بسیار کم، سرعت سوئیچینگ بالا و توان مصرفی پایین، گزینهای ایدهآل برای دستگاههای الکترونیکی قابلحمل، تجهیزات اندازهگیری و مدارات سیگنال حساس به نویز محسوب میشود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | Dual SPDT Analog Switch |
| ولتاژ تغذیه (V+) | 1.65V تا 5.5V |
| مقاومت حالت وصل (RON) | حدود 0.8Ω (در ولتاژ 5V) |
| زمان روشن شدن (tON) | حدود 8–13ns |
| زمان خاموشی (tOFF) | حدود 5–8ns |
| جریان عبوری هر کانال | تا 200mA |
| ویژگی عملکرد | Break-Before-Make |
| نوع سیگنال قابل عبور | آنالوگ و دیجیتال |
| پکیج | TSSOP-10 / VSSOP-10 |
ویژگیهای کلیدی
- سوئیچ آنالوگ دوکاناله با مقاومت ON بسیار کم
- پشتیبانی از سیگنالهای آنالوگ و دیجیتال
- سرعت سوئیچینگ بسیار بالا
- ورودیهای کنترل 5.5V-tolerant
- دارای قابلیت Break-Before-Make
- مصرف توان بسیار کم برای کاربردهای پرتابل
کاربردهای پیشنهادی
- مالتیپلکسینگ و دیمالتیپلکسینگ سیگنال
- سیستمهای صوتی و مسیردهی سیگنال
- تجهیزات اندازهگیری و ابزار دقیق
- مدارات آنالوگ کممصرف
- سیستمهای پرتابل و باتریمحور
- سوئیچینگ با افت ولتاژ بسیار کم

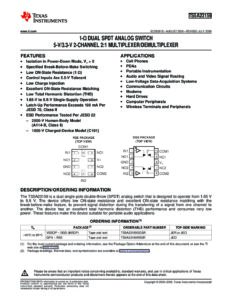

دیتاشیت آیسی TS5A23159 :
