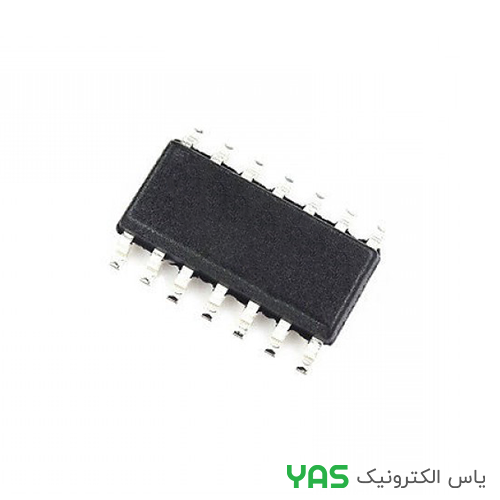

آی سی ATTINY24 پکیج SOIC-14 اورجینال (میکروکنترلر 8 بیتی AVR)
آی سی ATTINY24 یک میکروکنترلر 8 بیتی کم‌مصرف از خانواده AVR شرکت Microchip (سابقاً Atmel) است که در پکیج SOIC-14 عرضه می‌شود. این میکروکنترلر برای کاربردهای کم‌مصرف، قابل حمل و فضای محدود طراحی شده و با هسته RISC پیشرفته، حافظه Flash 2 کیلوبایتی، SRAM 128 بایتی و امکانات جانبی متنوع، گزینه‌ای مناسب برای پروژه‌های کوچک تا متوسط محسوب می‌شود. نسخه اورجینال این قطعه دارای مارکینگ معتبر شرکت Microchip بوده و از کیفیت و پایداری تضمین‌شده‌ای برخوردار است.
مشخصات فنی
| نوع قطعه | میکروکنترلر 8 بیتی AVR |
| سازنده | Microchip (Atmel) |
| مدل | ATTINY24 / ATTINY24A |
| پکیج | SOIC-14 (14 پایه، نصب سطحی) |
| هسته پردازنده | 8-bit AVR RISC |
| حداکثر فرکانس کاری | 20 مگاهرتز |
| حافظه Flash | 2 کیلوبایت |
| حافظه SRAM | 128 بایت |
| حافظه EEPROM | 128 بایت |
| تعداد پین‌های I/O | 12 پین |
| ولتاژ کاری | 1.8 تا 5.5 ولت |
| مبدل آنالوگ به دیجیتال (ADC) | 10 بیتی، 8 کانال |
| تایمر/شمارنده | 2 عدد 8 بیتی، 1 عدد 16 بیتی |
| PWM | 6 کانال |
| رابط‌های ارتباطی | USI (Universal Serial Interface) – قابل پیکربندی به SPI یا I2C |
| دمای کاری | 40- تا 85+ درجه سانتی‌گراد |
| فاصله پایه (Pitch) | 1.27 میلی‌متر |
| تعداد پایه‌ها | 14 |
ویژگی‌های کلیدی
- مصرف انرژی بسیار پایین: مناسب برای پروژه‌های باتری‌محور با حالت‌های خواب مختلف.
- ولتاژ کاری گسترده: 1.8 تا 5.5 ولت برای کاربردهای مختلف.
- حافظه کافی: 2 کیلوبایت Flash، 128 بایت SRAM و 128 بایت EEPROM.
- ADC 10 بیتی: 8 کانال برای خواندن سنسورهای آنالوگ.
- PWM شش کاناله: مناسب برای کنترل موتور، روشنایی LED و مبدل‌ها.
- USI چندمنظوره: قابل پیکربندی به SPI یا I2C برای ارتباط با سایر قطعات.
- نوسان‌ساز داخلی کالیبره‌شده: 8 مگاهرتز با دقت ±10% بدون نیاز به کریستال خارجی.
- پکیج SOIC-14: مناسب برای نصب سطحی و پروژه‌های با تراکم بالا.
کاربردهای پیشنهادی
- سیستم‌های روشنایی هوشمند و کنترل LED
- سنسورهای کوچک و دستگاه‌های قابل حمل
- باتری‌های شارژ و مدیریت توان
- دستگاه‌های اندازه‌گیری و ابزار دقیق
- پروژه‌های اینترنت اشیا (IoT)
- رباتیک و الکترونیک عمومی
- پروژه‌های آموزشی و آزمایشگاهی
