ترانزیستور MJE13001
ترانزیستور MJE13001 یک ترانزیستور NPN ولتاژبالا است که بهطور ویژه برای منابع تغذیه سوئیچینگ (SMPS)، مدارهای اینورتر و درایورهای توان طراحی شده است. این قطعه با تحمل ولتاژ بالا، سرعت سوئیچینگ مناسب و تلفات حرارتی کنترلشده، انتخابی ایدهآل برای مدارهای فرکانس بالا و سوئیچینگ سریع محسوب میشود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | NPN High Voltage Transistor |
| ولتاژ کلکتور–امیتر (VCEO) | 400V |
| ولتاژ کلکتور–بیس (VCBO) | 700V |
| ولتاژ امیتر–بیس (VEBO) | 9V |
| جریان کلکتور (IC) | 0.2A |
| توان تلفاتی (PD) | 0.8W |
| بهره جریان (hFE) | 8 تا 40 |
| فرکانس گذر (fT) | 4MHz |
| پکیج | TO-92 |
| دمای کاری | -40°C تا +150°C |
ویژگیهای کلیدی
- طراحی شده برای منابع تغذیه سوئیچینگ
- تحمل ولتاژ بالا تا 400 ولت
- عملکرد پایدار در فرکانسهای بالا
- تلفات حرارتی کم و راندمان مناسب
- پکیج استاندارد TO-92
- مناسب برای اینورترها و درایورهای توان
کاربردهای پیشنهادی
- منابع تغذیه سوئیچینگ (SMPS)
- مدارهای اینورتر
- درایورهای ولتاژ بالا
- شارژرها و آداپتورها
- تجهیزات الکترونیکی صنعتی
- مدارهای سوئیچینگ فرکانس بالا

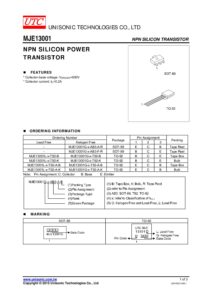

دیتاشیت ترانزیستور MJE13001 :
