ترانزیستور MJE13003
ترانزیستور MJE13003 یک ترانزیستور NPN ولتاژ بالا است که به‌طور گسترده در منابع تغذیه سوئیچینگ (SMPS)، بالاست‌های الکترونیکی و مدارهای اینورتر استفاده می‌شود. این قطعه با تحمل ولتاژ زیاد، توان مناسب و سرعت سوئیچینگ مطلوب، گزینه‌ای ایده‌آل برای مدارهای فرکانس بالا و کاربردهای صنعتی محسوب می‌شود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | NPN High Voltage Transistor |
| ولتاژ کلکتور–امیتر (VCEO) | 400V |
| ولتاژ کلکتور–بیس (VCBO) | 700V |
| ولتاژ امیتر–بیس (VEBO) | 9V |
| جریان کلکتور (IC) | 1.5A |
| توان تلفاتی (PD) | 30W |
| بهره جریان (hFE) | 8 تا 40 |
| فرکانس گذر (fT) | 4MHz |
| پکیج | TO-126 / SOT-32 |
| دمای کاری | -55°C تا +150°C |
ویژگی‌های کلیدی
- مناسب منابع تغذیه سوئیچینگ SMPS
- تحمل ولتاژ بالا تا 400 ولت
- سرعت سوئیچینگ مناسب برای فرکانس بالا
- مقاومت بالا در برابر نویز
- پکیج استاندارد TO-126
- عملکرد پایدار در شرایط صنعتی
کاربردهای پیشنهادی
- منابع تغذیه سوئیچینگ
- آداپتورها و شارژرها
- بالاست‌های الکترونیکی
- مدارهای اینورتر
- تجهیزات الکترونیکی صنعتی
- کلیدزنی ولتاژ بالا

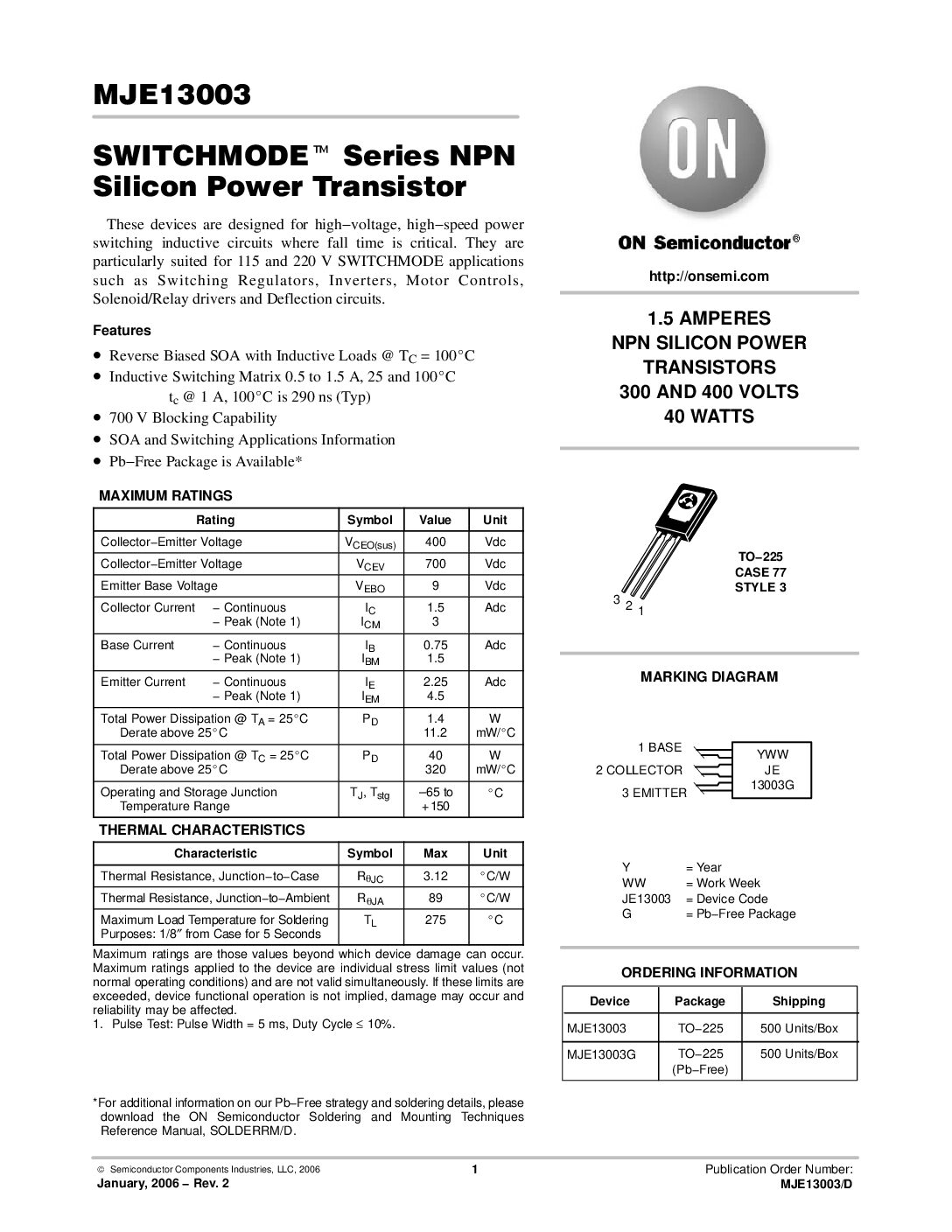

دیتاشیت ترانزیستور MJE13003 :
