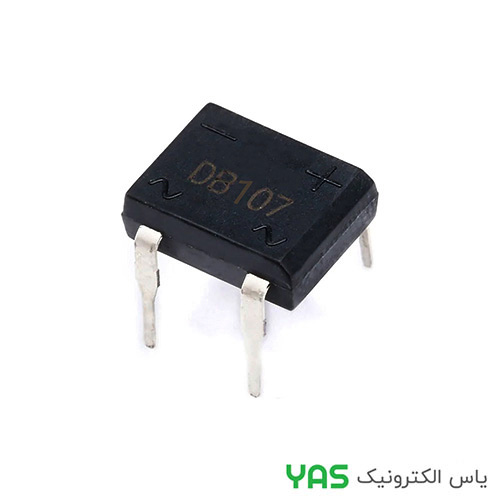

پل دیود DB107 پکیج DIP4 :
پل دیود DB107 یک یکسوساز پل تمامموج از نوع سیلیکونی گلسپسیویت (Glass Passivated) است که برای تبدیل ولتاژ AC به DC در منابع تغذیه سوئیچینگ، آداپتورها، درایور LED، تجهیزات الکترونیکی و مدارات عمومی طراحی شده و به دلیل قیمت اقتصادی، ابعاد مناسب و تحمل ولتاژ بالا، یکی از پرمصرفترین پل دیودهای سری DB در طراحیهای صنعتی و نیمهصنعتی محسوب میشود.
این قطعه شامل چهار دیود داخلی در یک پکیج DIP4 (Through Hole) است و بهراحتی روی بردهای PCB نصب میشود و در مدارهای AC به DC سبک کاربرد گسترده دارد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | Single Phase Bridge Rectifier |
| جریان متوسط خروجی (IF(AV)) | 1 A |
| ولتاژ معکوس تکرارشونده (VRRM) | 1000 V |
| ولتاژ RMS ورودی | 700 V |
| جریان Surge (IFSM) | حدود 50 A |
| افت ولتاژ مستقیم (VF) | حدود 1.0 تا 1.1 V در هر دیود |
| دمای کاری | -55 تا +150 °C |
| پکیج | DIP4 (Through Hole) |
| نوع ساخت | Glass Passivated |
ویژگیهای کلیدی
• پل دیود یکسوساز مناسب AC به DC
• جریاندهی 1 آمپر برای کاربردهای سبک
• تحمل ولتاژ بالا تا 1000 ولت
• نصب آسان روی PCB با پایههای DIP4
• مناسب برای منابع تغذیه کوچک و آداپتورها
• افت ولتاژ مناسب و راندمان قابل قبول
• قابلیت تحمل جریان لحظهای (Surge) مناسب
• قابلیت اطمینان بالا در کاربردهای عمومی
کاربردهای پیشنهادی
• منابع تغذیه سوئیچینگ سبک (SMPS)
• آداپتورها و شارژرهای کممصرف
• درایور LED
• مدارات یکسوساز AC به DC
• تجهیزات الکترونیکی عمومی
• بردهای تغذیه سبک
• پروژههای DIY و آموزشی
• سیستمهای کنترلی کوچک
دیتاشیت پل دیود DB107 :
