ماسفت IRF540-03 پکیج TO-220 اورجینال
- ولتاژ درینسورس ترانزیستور 100 V اندازهگیری شده است.
- جریان مداوم ترانزیستور حدود 28 A میباشد.
- مقاومت روشن دستگاه تقریباً 0.077 Ω در شرایط است.
- ولتاژ گیتسورس مجاز حدود ±20 V تعریف شده است.
- توان تلفاتی کل قطعه 150 W در دمای مناسب است.
- بار کل گیت حدوداً 67 nC گزارش شده است.
- دمای کاری ترانزیستور –55°C تا 175°C میباشد.
- مناسب برای سوئیچینگ قدرت و درایو MOSFET است.
- ترانزیستور فوق کیفیت کپی می باشد.
۷۴,۵۸۹ تومان
28 در انبار
0
People watching this product now!
توضیحات محصول
ترانزیستور ماسفت IRF540 (کپی)
یک MOSFET قدرتی N-Channel مناسب برای کاربردهای سوئیچینگ، تغذیه و کنترل بارهای القایی.
قدرتی، منابع تغذیه و مدارهای کنترل جریان به کار میرود. این قطعه با تحمل ولتاژ
100 ولت و جریان مداوم 28 آمپر عملکردی قابل قبول برای مصارف نیمهصنعتی ارائه میدهد.
مقاومت روشن پایین، تلفات کم و پایداری حرارتی مناسب از ویژگیهای مهم این ترانزیستور
در نسخه کپی محسوب میشود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | N-Channel Power MOSFET |
| ولتاژ درین-سورس (VDS) | 100V |
| جریان درین مداوم (ID) | 28A |
| مقاومت روشن (RDS(on)) | 0.077Ω @ VGS=10V |
| ولتاژ گیت-سورس (VGS) | ±20V |
| توان تلفاتی (PD) | 150W |
| دمای کاری | -55 تا +150°C |
| پکیج | TO-220 |
ویژگیهای کلیدی
- هدایت جریان مناسب برای بارهای قدرت
- تلفات کم در حالت هدایت مداوم
- مناسب برای سوئیچینگ سریع در مدارها
- مقاومت روشن پایین و راندمان بالا
- مناسب برای بارهای القایی مانند موتور
- پایداری مناسب در دمای کاری بالا
- گزینه اقتصادی برای کاربردهای عمومی
- مناسب برای منابع تغذیه و درایورها
کاربردهای پیشنهادی
- منابع تغذیه سوئیچینگ (SMPS)
- درایور موتورهای DC و بارهای القایی
- کنترل کنندههای PWM و رگولاتورها
- اینورترهای توان کم تا متوسط
- سیستمهای UPS و محافظها
- بردهای تقویتکننده و صوتی
- پروژههای رباتیک و صنعتی کوچک
- مدارات تغذیه و کنترل جریان

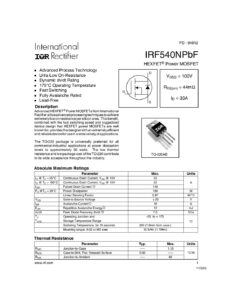

دیتاشیت ترانزیستور IRF540 :
