ترانزیستور ماسفت IRLZ44N
ماسفت IRLZ44N یک MOSFET قدرتی با سطح ولتاژ متوسط و قابلیت راندمان بالا است که برای کاربردهای سوئیچینگ و کنترل بار طراحی شده است.
ماسفت IRLZ44N یک ترازیستور از نوع N-Channel (Logic-Level MOSFET) است که برای کاربردهایی با ولتاژ تا حدود 55 ولت طراحی شده و بهخاطر مقاومت روشن پایین در ولتاژ گیت کم، برای مدارهایی که با سطح درایو منطقی کار میکنند مناسب است. این قطعه در مدارات سوییچینگ، درایورهای موتوری سبک، مبدلهای DC-DC و کاربردهای عمومی توان کوچک و متوسط کاربرد دارد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | N-Channel Logic-Level Power MOSFET |
| ولتاژ درین-سورس (VDS) | 55 V |
| جریان درین مداوم (ID) | 47 A (در شرایط خنکسازی مناسب) |
| مقاومت روشن (RDS(on)) | ≈ 0.022 Ω @ VGS=10V — ≈ 0.035 Ω @ VGS=5V |
| شارژ گیت (Qg) | ≈ 60–80 nC (بسته به نمونه و شرایط اندازهگیری) |
| ولتاژ گیت-سورس (VGS) | ±20 V |
| خازن ورودی (Ciss) | ≈ 1700 pF |
| توان تلفاتی (PD) | ≈ 94 W (بسته به شرایط کیس و خنکسازی) |
| دمای کاری | -55 تا +175 °C |
| پکیج | TO-220 |
ویژگیهای کلیدی
- مقاومت روشن پایین مناسب برای راندمان بالا
- قابل راهاندازی با ولتاژ گیت منطقی (Logic-Level)
- پکیج TO-220 و نصب آسان روی هیتسینک
- شارژ گیت متوسط برای کاربردهای سوئیچینگ
- مناسب برای کاربردهای فرکانس متوسط و پایین
- پایداری حرارتی در محدوده دمایی صنعتی
کاربردهای پیشنهادی
- منابع تغذیه سوئیچینگ و مبدلهای DC-DC
- درایورهای موتورهای DC و کنترل دور
- رلههای حالت جامد و سوئیچهای الکترونیک قدرت
- مدارات محافظتی و بارگذاری PWM
- تقویتکنندههای توان برای تجهیزات صوتی
- کاربردهای عمومی قدرت در الکترونیک صنعتی

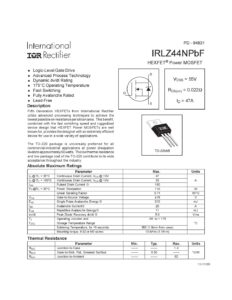

دیتاشیت ماسفت IRLZ44N :
