ترانزیستور ماسفت 2SK3113
یک نوع MOSFET قدرتی سریع و کمتلفات مناسب برای منابع تغذیه، درایو موتور و سیستمهای سوئیچینگ صنعتی.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | N-Channel Power MOSFET |
| ولتاژ درین-سورس (VDS) | 600 V |
| جریان درین مداوم (ID) | 10 A |
| مقاومت روشن (RDS(on)) | 0.45 Ω @ VGS=10V |
| شارژ گیت (Qg) | ≈ 45 nC |
| خازن ورودی (Ciss) | ≈ 1100 pF |
| توان تلفاتی (PD) | 100 W |
| دمای کاری | -55 تا +150 °C |
| پکیج | TO-220 |
ویژگیهای کلیدی
- تلفات کم و راندمان بالا در سوئیچینگ
- مناسب برای بارهای القایی و موتورها
- پایداری الکتریکی در دماهای بالا
- سرعت سوئیچینگ مناسب برای SMPS
- مقاومت روشن پایین برای بهبود عملکرد
- طراحی قابل اتکا برای کاربردهای صنعتی
کاربردهای پیشنهادی
- منابع تغذیه سوئیچینگ (SMPS)
- مبدلهای DC-DC صنعتی
- درایو و کنترل موتور
- تجهیزات UPS و پاور صنعتی
- مدارات سوئیچینگ سرعت بالا
- اینورترهای قدرت متوسط

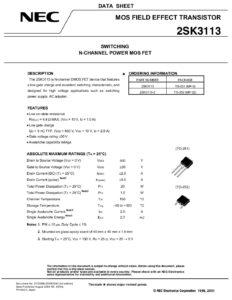

دیتاشیت ترانزیستور 2SK3113 :
