ترانزیستور دارلینگتون TIP127
ترانزیستور TIP127 یک ترانزیستور دارلینگتون قدرت از نوع PNP است که برای کاربردهای سوئیچینگ، تقویت توان، درایو بارهای متوسط و کنترل مدارات قدرت طراحی شده است. این قطعه با بهره جریان بسیار بالا، افت ولتاژ مناسب و توان تلفاتی قابلقبول، انتخابی محبوب در مدارات صنعتی، صوتی و سیستمهای کنترل جریان میباشد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | PNP Darlington Power Transistor |
| ولتاژ کلکتور–امیتر (VCEO) | -100V |
| جریان کلکتور (IC) | -5A |
| توان تلفاتی (PD) | 65W |
| بهره جریان (hFE) | تا حدود 1000 |
| ولتاژ بیس–امیتر (VBE(on)) | حدود -2V |
| پکیج | TO-220 |
ویژگیهای کلیدی
- ترانزیستور دارلینگتون PNP با hFE بسیار بالا
- مناسب برای درایو بارهای متوسط و رلهها
- توان تلفاتی مناسب برای کاربردهای قدرت
- سوئیچینگ قابلاعتماد در مدارات صنعتی
- مناسب برای کنترل جریان با فرماندهی کم
- پکیج TO-220 با قابلیت دفع حرارت مناسب
کاربردهای پیشنهادی
- درایو رلهها، لامپها و سلونوئیدها
- کنترل موتورهای DC سبک
- تقویتکنندههای توان و صوت
- مدارات سوئیچینگ توان متوسط
- مدارات کنترل صنعتی و اتوماسیون
- مصارف عمومی در کنترل و تقویت جریان

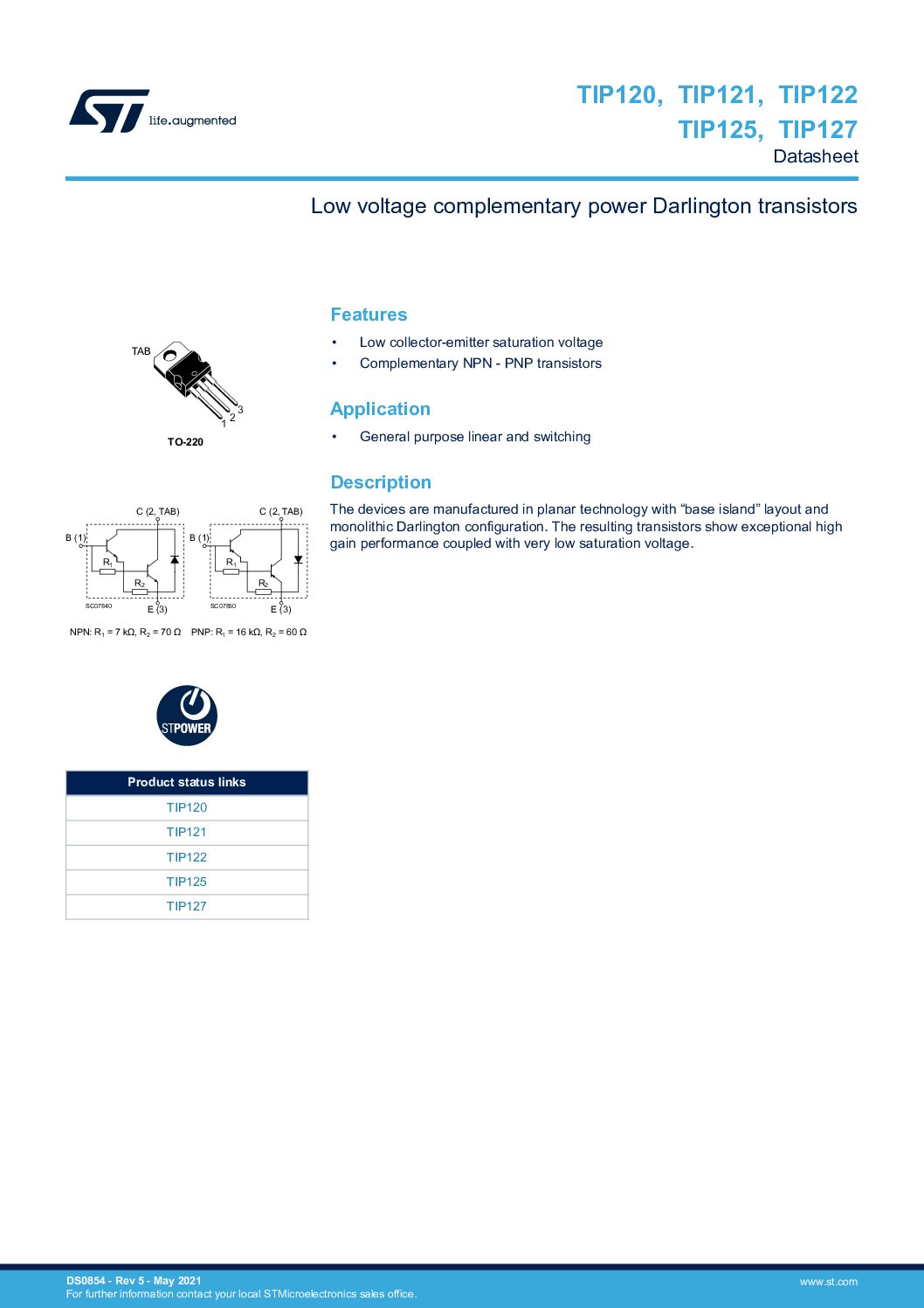

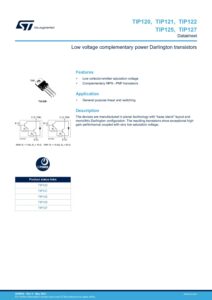

دیتاشیت ترانزیستور TIP127 :
