ترانزیستور BDX34
- ترانزیستور دارلینگتون PNP با بهره بالا
- ولتاژ کلکتور امیتر تا حدود 80 ولت
- جریان کلکتور پیوسته قابل تحمل 10 آمپر
- توان تلفاتی مناسب حدود 85 وات
- افت ولتاژ بیس امیتر تقریبا 2 ولت
- ساختار دارلینگتون برای تقویت جریان ورودی
- پکیج قدرتمند و استاندارد TO-220 صنعتی
- مناسب درایو موتور، رله و بارهای قدرت
0
People watching this product now!
توضیحات محصول
ترانزیستور دارلینگتون BDX34
ترانزیستور دارلینگتون BDX34 یک ترانزیستور دارلینگتون قدرت از نوع PNP است که برای کاربردهای سوئیچینگ جریان بالا، درایو بارهای متوسط تا سنگین، تقویت توان و مدارات کنترلی طراحی شده است. این قطعه با بهرهی جریان بسیار زیاد، توان تلفاتی مناسب و پکیج قدرتمند TO-220، انتخابی ایدهآل برای سیستمهای قدرت و تجهیزات صنعتی محسوب میشود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | PNP Darlington Power Transistor |
| ولتاژ کلکتور–امیتر (VCEO) | -80V |
| جریان کلکتور (IC) | -10A |
| توان تلفاتی (PD) | 85W |
| بهره جریان (hFE) | تا حدود 750 |
| ولتاژ بیس–امیتر (VBE(on)) | حدود -2V |
| پکیج | TO-220 |
ویژگیهای کلیدی
- ترانزیستور دارلینگتون PNP با بهره جریان بالا
- قابلاستفاده برای بارهای سنگین تا 10 آمپر
- توان تلفاتی بالا و پایداری حرارتی مناسب
- مناسب برای درایو موتور، لامپ و رله
- افت ولتاژ بیس–امیتر کم و عملکرد مطمئن
- پکیج TO-220 برای نصب روی هیتسینک
کاربردهای پیشنهادی
- درایو رلهها و سلونوئیدهای صنعتی
- کنترل موتورهای DC متوسط و سنگین
- تقویت توان و درایورهای صوتی
- مدارات سوئیچینگ و کنترل توان
- سیستمهای صنعتی و اتوماسیون
- مصارف عمومی در کنترل بار و پاور

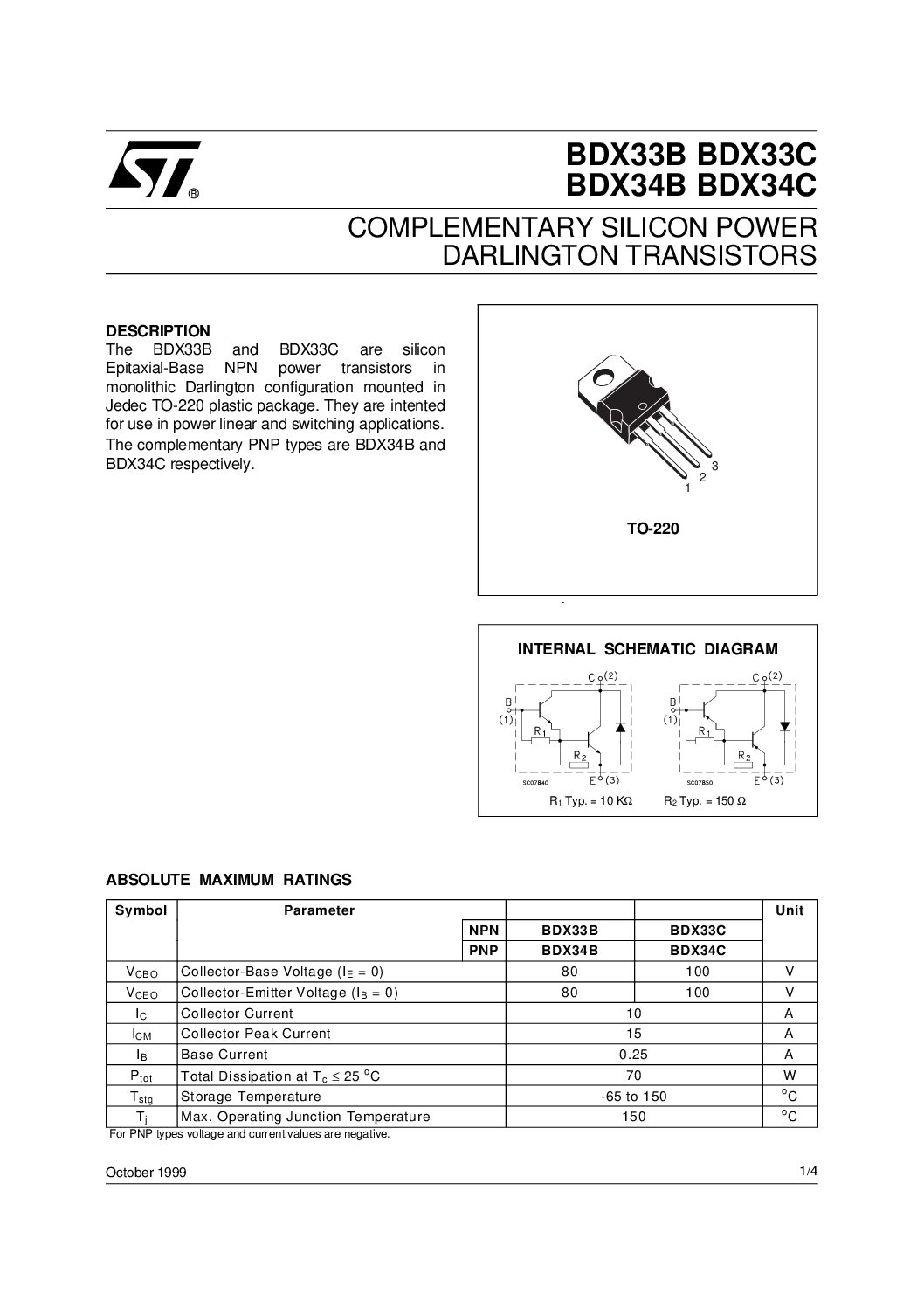

دیتاشیت ترانزیستور BDX34 :
